YLG85DS-359
Blait

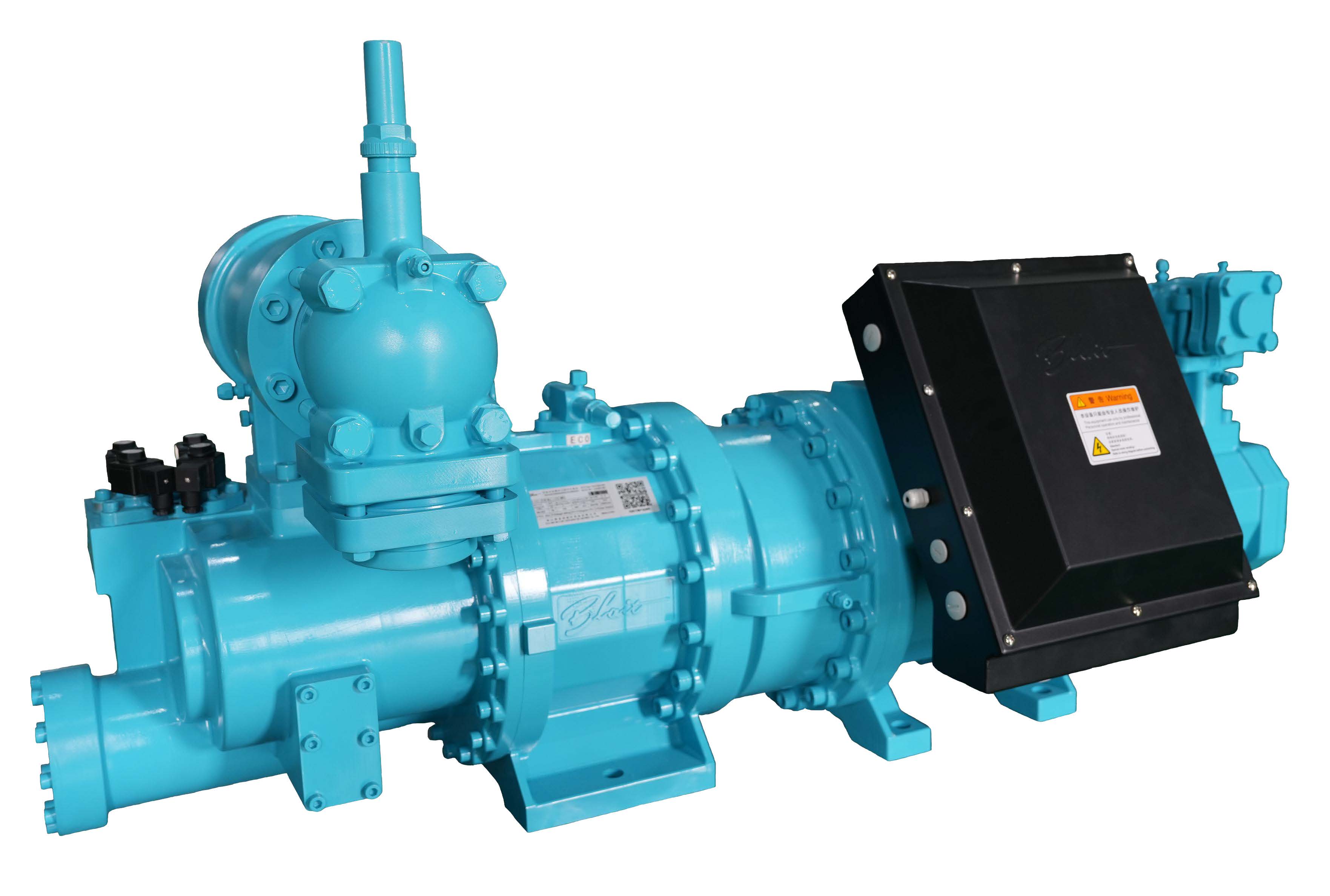

Der zweistufige Schrauben-Kühlkompressor YLG von Blait vereint beide Verdichtungsstufen in einem halbhermetischen Gehäuse: zwei Rotorsätze auf einer einzigen Welle, mit dem Motor dazwischen. Es ist für Aufgaben konzipiert, die eine einzelne Stufe nicht bewältigen kann – Verdampfungstemperaturen von –70 °C bis +5 °C, Verflüssigungstemperaturen von 10 °C bis 60 °C – bei R22, R404A und R507A. Das Niederstufen- und Hochstufen-Verdrängungsverhältnis von 2,18:1 wird durch die Rotorgeometrie festgelegt, so dass die Maschine auch dann ihre Effizienz behält, wenn zwei gekoppelte einstufige Maschinen auseinanderdriften. Im Niedertemperaturbetrieb hält es die Kompressionseffizienz aufrecht, die eine einstufige Schnecke bei demselben Druckverhältnis nicht erreichen kann.

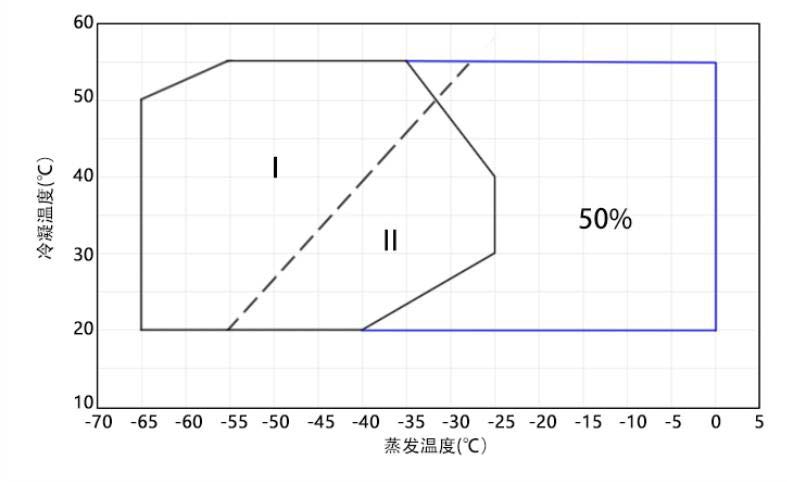

R22
Region Ⅰ: Der Kompressorbetrieb erfordert die Installation von Flüssigkeitseinspritz- und Ölkühlgeräten
Region Ⅱ: Der Kompressorbetrieb erfordert die Installation von Flüssigkeitseinspritz- oder Ölkühlgeräten

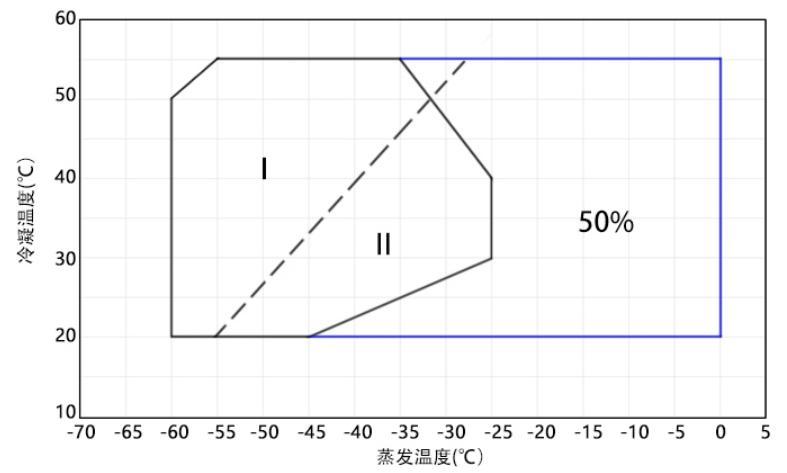

R404A/R507A
Region Ⅰ: Der Kompressorbetrieb erfordert die Installation von Flüssigkeitseinspritz- und Ölkühlgeräten
Region Ⅱ: Der Kompressorbetrieb erfordert die Installation von Flüssigkeitseinspritz- oder Ölkühlgeräten
Durch die Verwendung der zweistufigen gekoppelten Kompressionstechnologie erreicht das Verdrängungsverhältnis zwischen der unteren und der hohen Stufe präzise 2,18:1. Bei Niedertemperaturanwendungen wird der Wirkungsgrad im Vergleich zu einstufigen Schraubenkompressoren um mehr als 30 % verbessert.
Durch die Verwendung des patentierten YZ57-Zahnprofils (bestehend aus Bögen und Kurven höherer Ordnung) verfügt der Kompressor über einen hohen Flächennutzungskoeffizienten (0,41 und 0,45) und eine reduzierte Leckagedreiecksfläche, wodurch die Kompressionseffizienz maximiert und Energieverschwendung minimiert wird.
Der Kompressor wird als nackte, halbhermetische Einheit auf Montagefüßen geliefert: Saug- und Druckanschlüsse, Ölabscheiderladung und der Kapazitätskontrollmechanismus befinden sich alle am Gehäuse. Rohrleitungen, Ölkühlung und die Kondensationsseite bleiben auf Ihrem Gestell, sodass die Maschine zu Ihrem bereits vorhandenen Anlagenlayout passt, anstatt Ihnen ein kompaktes Design aufzuzwingen.
Durch das halbhermetische Gehäuse befindet sich der Motor im Kältemittelkreislauf: keine verschleißende Wellendichtung, keine saisonale Dichtheitsprüfung an einem Drehgelenk und der Fehlermodus eines durchgebrannten Motors ist eine Reparatur und keine verlorene Maschine. Die Schmierung erfolgt über Differenzdruck: Der Ölkreislauf versorgt beide Stufen ohne eigene Ölpumpe, mit einer Ölfüllung von 12 Litern und einem Ölflussschalter, der die Lieferung schützt. Das am Auslass abgeschiedene Öl kehrt durch die Zwischendruckkammer zurück, die auch das Gas zwischen den Stufen kühlt.
Das Steuersystem betreibt die Maschine innerhalb ihres verifizierten Bereichs: Austrittstemperatur, Öldruckdifferenz und Motorlast werden überwacht, und der Leistungsregelschieber wird durch vier Magnetspulen (CR1–CR4) herunter- oder hochgestuft, um der Last zu folgen. Der Schutz ist bewährt und nicht erstrebenswert: Ein PTC-110-°C-Entladungssensor und ein INT69-FSY-Modul schalten die Maschine ab, bevor ein Fehler zu einem Ausfall wird. Das Hinzufügen eines Economizers oder einer Wärmerückgewinnung aus dem Ölkreislauf ist eine anlagenseitige Entscheidung – zuerst dimensionieren wir die Maschine, dann die Optionen.
Hält einem Differenzdruck von bis zu 2,0 MPa stand und verfügt über einen Standard-PTC-110-°C-Temperatursensor und ein INT69-FSY-Schutzmodul für sicheren Betrieb unter extremen Bedingungen.
Blait ist ein führender Anbieter von fortschrittlichen Schraubenkompressoren in China, mit Kernvorteilen, die uns auszeichnen:
Technologieführerschaft im Schraubenrotordesign, entwickelt durch konsequente Forschung und Entwicklung sowie Partnerschaften mit Branchenexperten.
ISO9001-zertifizierte Herstellungsprozesse unter Verwendung hochwertiger Materialien und präziser Bearbeitung zur Gewährleistung der Produktzuverlässigkeit.
Vielseitige Produktpalette zur Erfüllung spezifischer Kühlkapazitäts- und Druckanforderungen.
Anpassbare OEM-Lösungen und reaktionsschneller technischer Support, zugeschnitten auf Ihre industriellen Anforderungen.
Umfassende Tests mit national akkreditierten Instrumenten, die Leistungskonsistenz und Haltbarkeit garantieren.

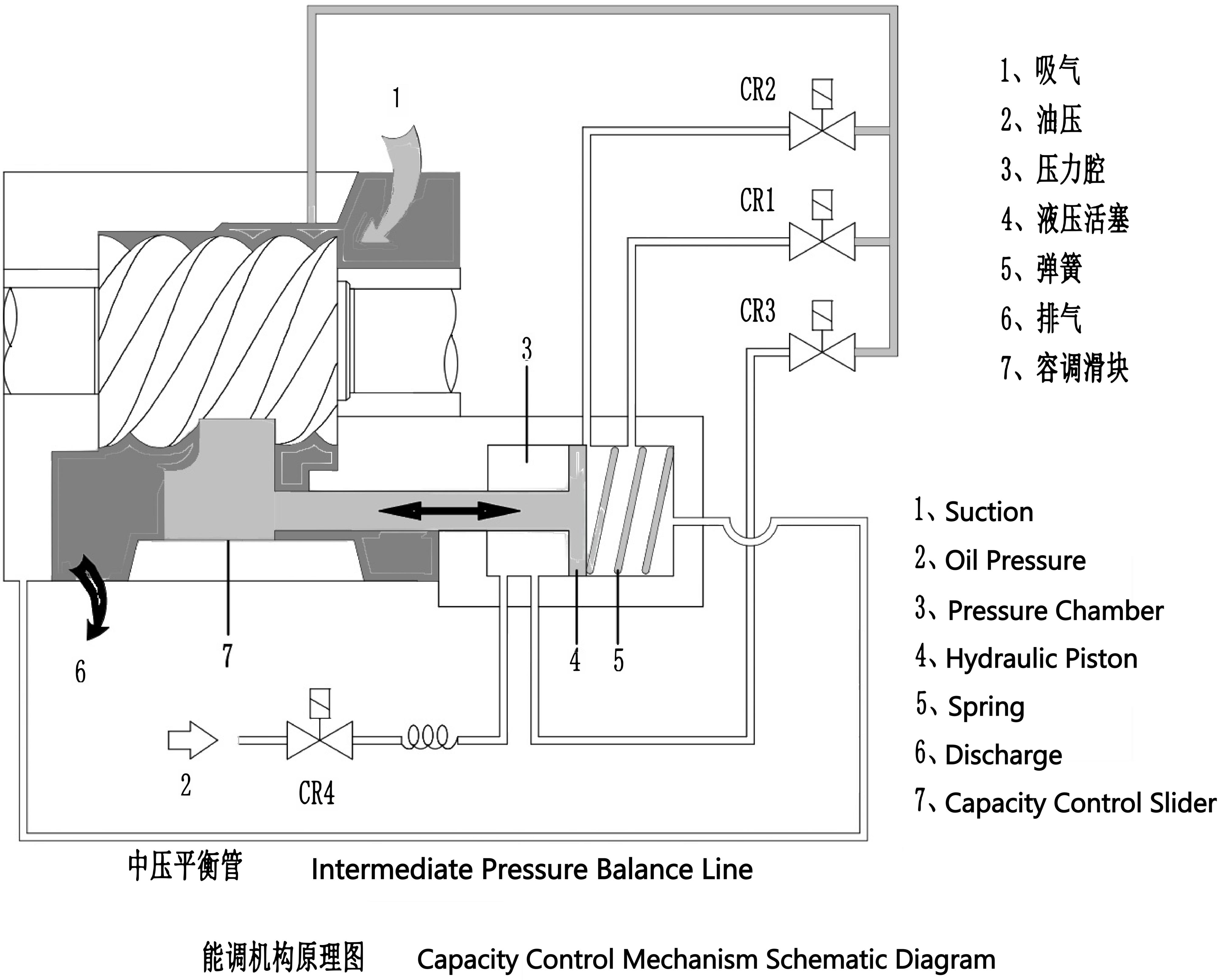

Schematische Darstellung des Kapazitätskontrollmechanismus

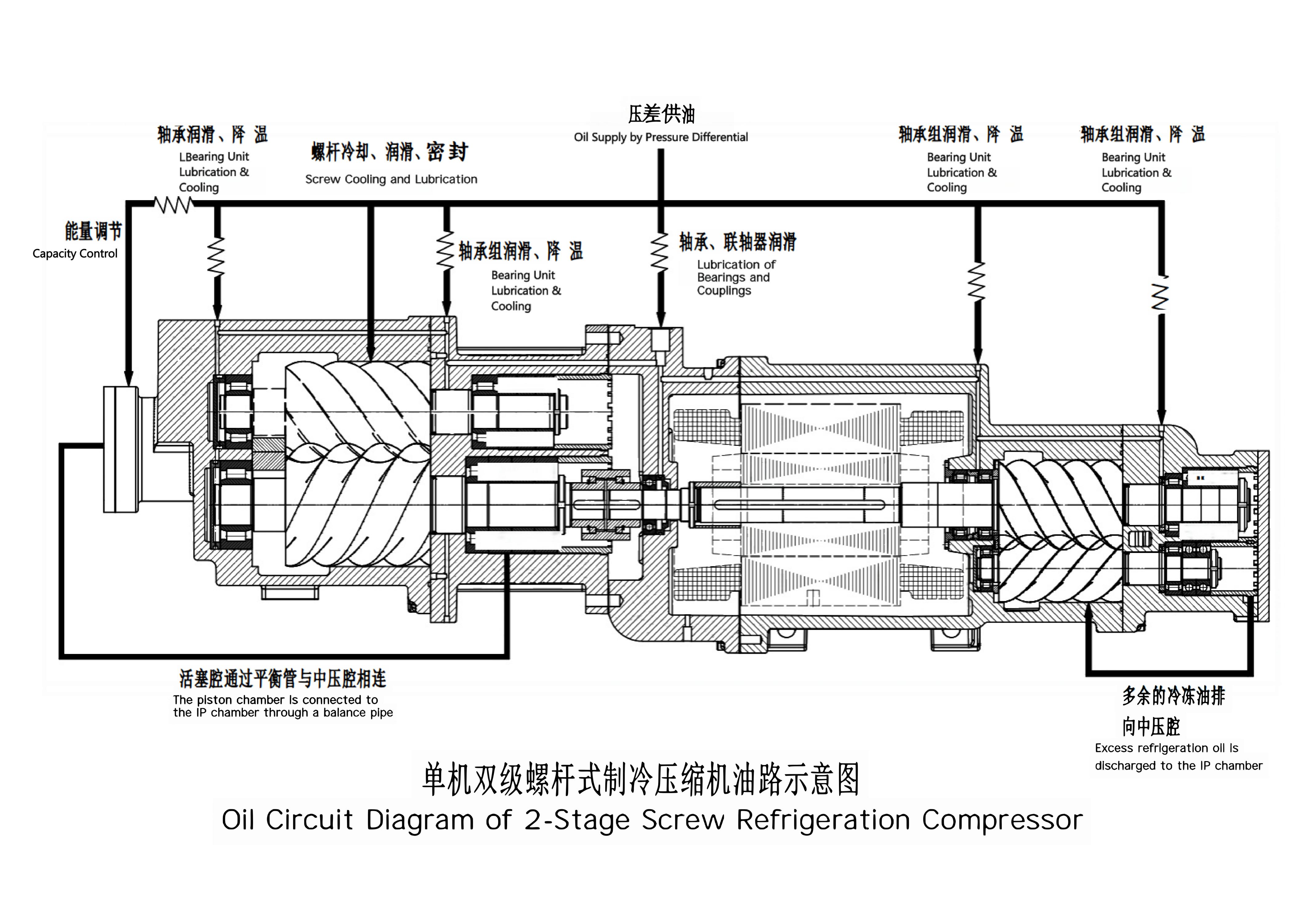

Ölkreislaufdiagramm eines zweistufigen Schrauben-Kältekompressors

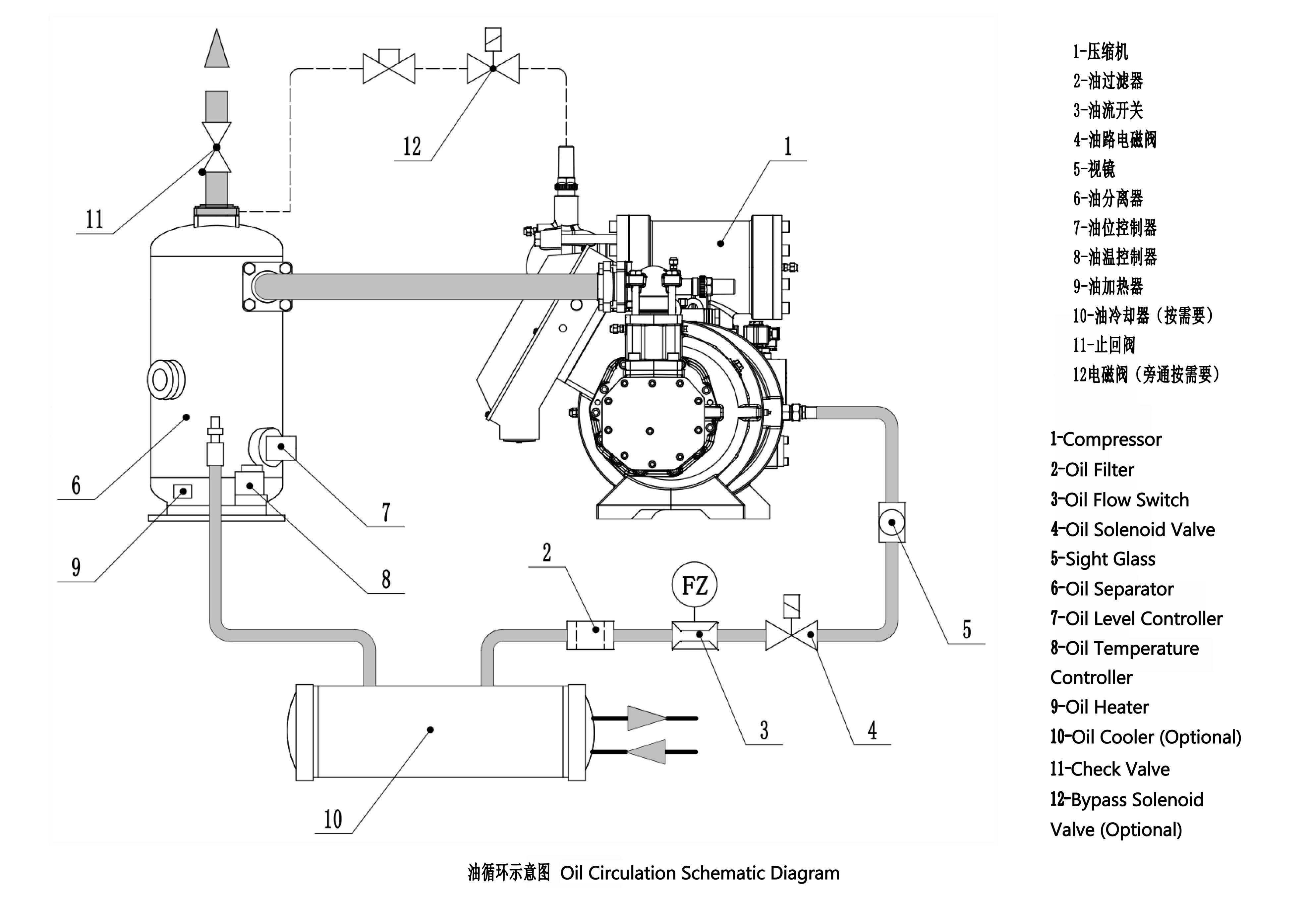

Schematische Darstellung der Ölzirkulation

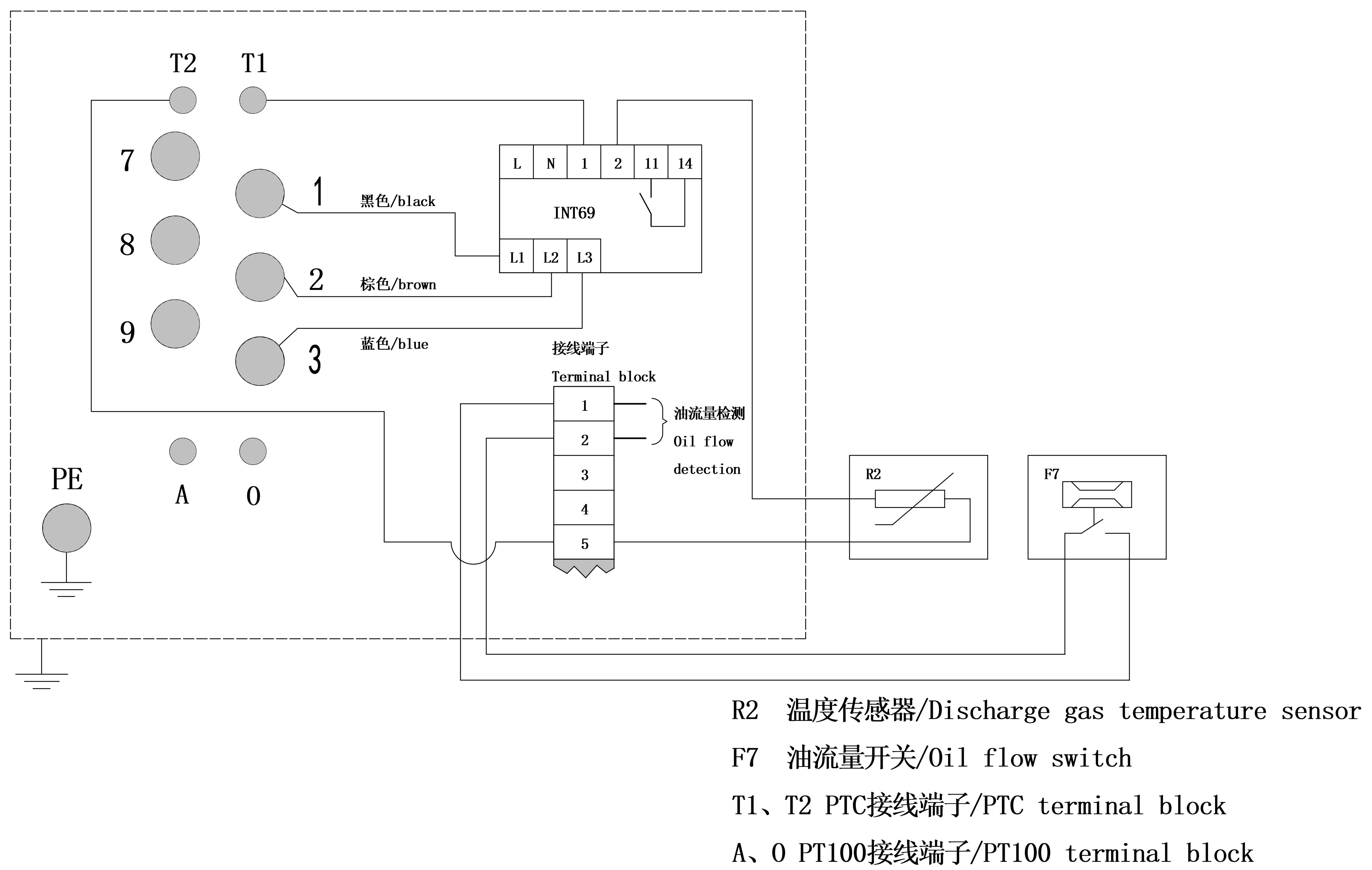

Elektrischer Anschluss

Sorgt für eine gleichmäßige Kühlung großer Kühllager und hält extrem niedrige Temperaturen für eine langfristige Lagerung der Waren aufrecht.
Unterstützt Herstellungsprozesse, die eine Hochleistungskühlung erfordern, wie etwa die chemische Produktion, das Formen von Kunststoffen und die Metallverarbeitung.
Sorgt für schnelles und stabiles Einfrieren in Lebensmittelverarbeitungsbetrieben, sichert die Produktqualität und verlängert die Haltbarkeit
Befolgen Sie die Ölspezifikationen für das Kältemittel in Ihrem System und testen Sie das Öl bei jedem Wartungsintervall, anstatt es nach festgelegten Stunden auszutauschen – die Wahl des Kältemittels und nicht die Laufzeit allein entscheidet über die Lebensdauer des Öls.
Der Ölflussschalter und die Austrittstemperatursensoren sind die beiden Messwerte, die die Maschine schützen; Überprüfen Sie bei der Inbetriebnahme und bei jeder größeren Wartung die Verkabelung und die Sollwerte.
Halten Sie die Kondensationsseite sauber – hoher Kondensationsdruck und nicht lange Betriebsstunden sind der Grund, warum Maschinen mit niedrigen Temperaturen den Tod erleiden.
Die Leistungsregelung erfolgt über das Schiebeventil und vier Magnetspulen; Wenn eine Stufe nicht mehr reagiert, überprüfen Sie vor dem Öffnen der Maschine die Magnetspulen und die Ausgleichsleitung zur Zwischendruckkammer.
Blait gewährt auf die YLG-Serie eine einjährige Garantie auf Material und Verarbeitung. Schulungen zur Inbetriebnahme, Ersatzteilversorgung und technische Beratung sind für die gesamte Lebensdauer der Maschine verfügbar – fragen Sie uns, was für Ihren Markt auf Lager ist.
