Kugelventil aus duktilem Gusseisen mit Flansch für Schraubenkompressor-Kühlsysteme

Produkt-Highlights

1. Die größte Bohrung in der Schraubenkompressor-Serie: J2BS/126 ist die 5-Zoll-Größe, die unsere Schraubenkompressor-Ventilserie abschließt, die J2BS/40 (1,5 Zoll), J2BS/60 (2 Zoll), J2BS/70 (2,5 Zoll), J2BS/80 (3 Zoll) und J2BS/105 (4 Zoll) bis 126 umfasst. Ein Lieferant deckt daher den gesamten Anschlussbereich einer Schraubenkühlanlage ab eine Ventilmarke und eine Ersatzteilliste.

2. Flanschmontage mit acht Schrauben: Die kleineren Größen dieser Serie werden auf einer quadratischen Basis mit vier Schrauben befestigt. Bei 5 Zoll bewegt sich das Ventil zu einer echten Flanschverbindung – der Katalog druckt acht Schraubenpositionen auf einem 194-mm-Flanschbezugspunkt, mit acht 18-mm-Lochlöchern und acht M16-Bolzen. Das ist eine steifere, gleichmäßiger belastete Verbindung, die ein großer Kompressoranschluss benötigt, um seine Dichtung bei Vibrationen und wiederholten Betriebszyklen aufrechtzuerhalten.

3. Druck- und Temperaturspielraum: Jedes Ventil der Serie wird werkseitig auf 4,5 MPa getestet und ist für einen Arbeitstemperaturbereich von -30 °C bis +150 °C ausgelegt. Das gleiche Ventil kann daher Tieftemperatur-Racks sowie warme Abfluss- und Ölleitungen bedienen, was den Einkauf und die Lagerhaltung über ein gesamtes Kühlprojekt vereinfacht, anstatt es nach Temperaturzonen aufzuteilen.

4. Breite Abdeckung von Fluorkohlenwasserstoff-Kältemitteln: Die Serie ist für R22, R507, R407C, R404A und R134a sowie die verschiedenen damit verwendeten Kältemittelöle spezifiziert. Dadurch können Sie den J2BS/126 in eine ältere R22-Anlage, ein modernes R404A- oder R507-Rack oder eine R134a-Einheit einbauen, ohne die Rohrleitungsanordnung oder die Flanschgeometrie zu ändern.

5. Zwei Gehäusehöhen, echte Zeichnungen: Der Katalog listet das 5-Zoll-Ventil in zwei Gehäusevarianten mit Gesamthöhen von 464 mm und 519 mm auf, sodass Sie die Schafthöhe an den Abstand über Ihrem Kompressoranschluss anpassen können, anstatt die Rohrleitungen um das Ventil herum bearbeiten zu müssen. Liyongda stellt seit über dreißig Jahren Kühlventile her, sendet mit jedem Angebot eine Maßzeichnung, nimmt OEM- und ODM-Bestellungen entgegen und versendet in Exportkartons mit Schaumstoffschutz.

PRODUKTÜBERSICHT

Das J2BS/126 ist das 5-Zoll-Winkelventil der Schraubenkompressorventilserie von Liyongda. Es ist die größte gelistete Bohrung in einem Bereich von J2BS/40 (1,5 Zoll) bis J2BS/105 (4 Zoll) und wurde für die großen Saug- und Auslassöffnungen von halbhermetischen Schrauben-Kühlkompressoren gebaut. Während die kleineren Größen dieser Serie auf einer quadratischen Basis mit vier Schrauben befestigt werden, wird beim Modell 126 auf eine Flanschverbindung mit acht Schrauben umgestellt, sodass das Ventil an einen großen Anschluss mit einer starren, gleichmäßig belasteten Verbindung geschraubt wird, statt an einer kompakten Montageplatte.

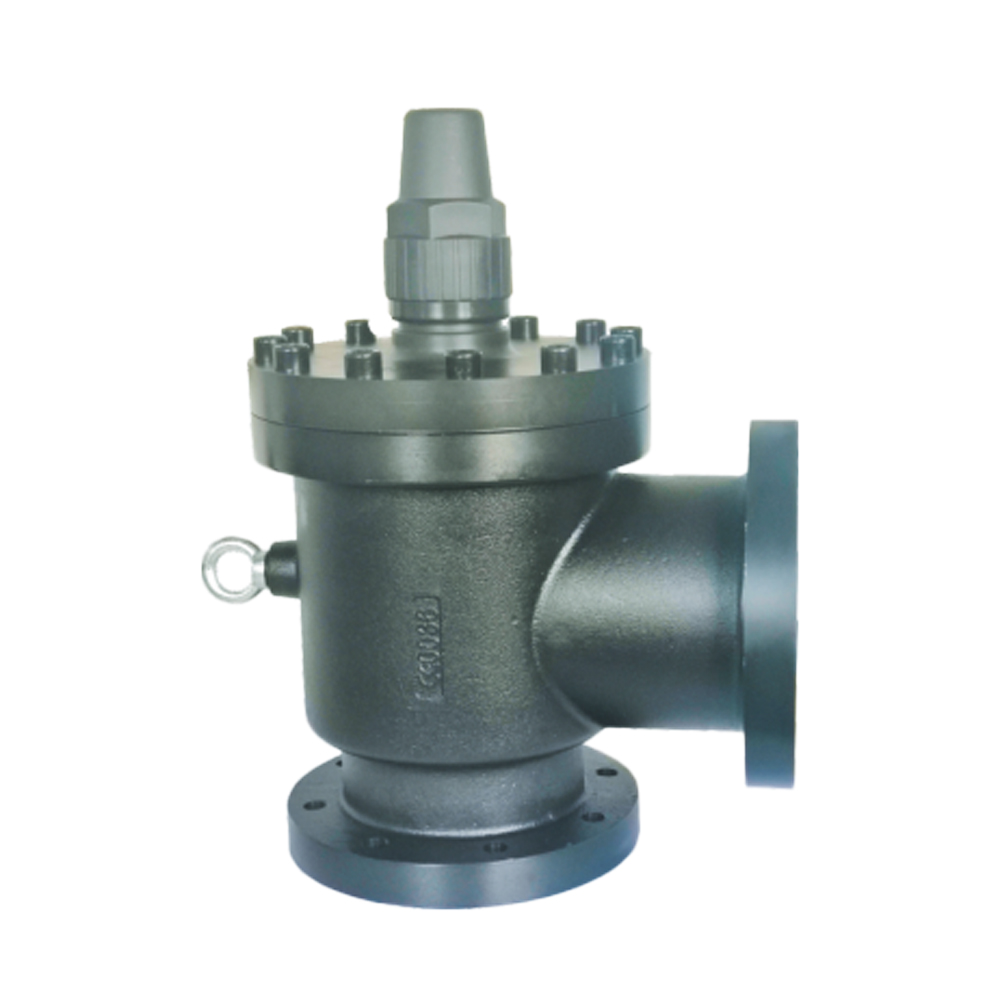

Jede Einheit wird werkseitig bei 4,5 MPa getestet, funktioniert bei -30 °C bis +150 °C und ist für R22, R507, R407C, R404A und R134a sowie die damit verwendeten Kältemaschinenöle spezifiziert. Das Gehäuse besteht aus Sphäroguss mit lackierter Oberfläche, wie auf den Fotos gezeigt.

HAUPTMERKMALE

Acht-Schrauben-Flanschmontage: acht 18-mm-Durchgangslöcher und acht M16-Bolzenpositionen auf einem 194-mm-Flanschbezugspunkt und ersetzt die viereckige Basis mit vier Schrauben, die bei den kleineren Größen dieser Serie verwendet wird.

Größte Bohrung der Serie: eine 5-Zoll-Spezifikation, die den J2BS-Bereich abschließt, sodass eine Ventilfamilie eine ganze Schraubenanlage von 1,5 Zoll bis 5 Zoll abdeckt.

4,5 MPa werkseitiger Prüfdruck: deckt den normalen Kühlbetriebsdruck mit verbleibendem Spielraum für die Inbetriebnahme und Systemdruckprüfung ab.

Breiter Arbeitstemperaturbereich: -30 °C bis +150 °C, wodurch das gleiche Ventil sowohl auf einem Rack mit niedriger Temperatur als auch auf einer warmen Auslass- oder Ölleitung eingesetzt werden kann.

Abdeckung von Fluorkohlenwasserstoff-Kältemitteln: R22, R507, R407C, R404A und R134a sowie verschiedene Kältemaschinenöle, sodass eine ältere R22-Anlage und ein modernes R404A- oder R507-Rack einen Ventiltyp gemeinsam nutzen können.

Zwei Gehäusehöhen: Die Gesamtabmessungen von 464 mm und 519 mm sind beide aufgeführt, sodass Sie die Schafthöhe an den verfügbaren Freiraum über dem Kompressoranschluss anpassen können, anstatt die Rohrleitungen um das Ventil herum zu verlegen.

SPEZIFIKATIONEN

ANWENDUNGEN

Schraubenkompressorinstallationen in Kühllagern, Lebensmittelverarbeitungs- und Gefrieranlagen sowie in der industriellen Prozesskühlung, bei denen das Ventil als Isolations- und Wartungspunkt an den Saug- und Auslassanschlüssen des Kompressors fungiert.
