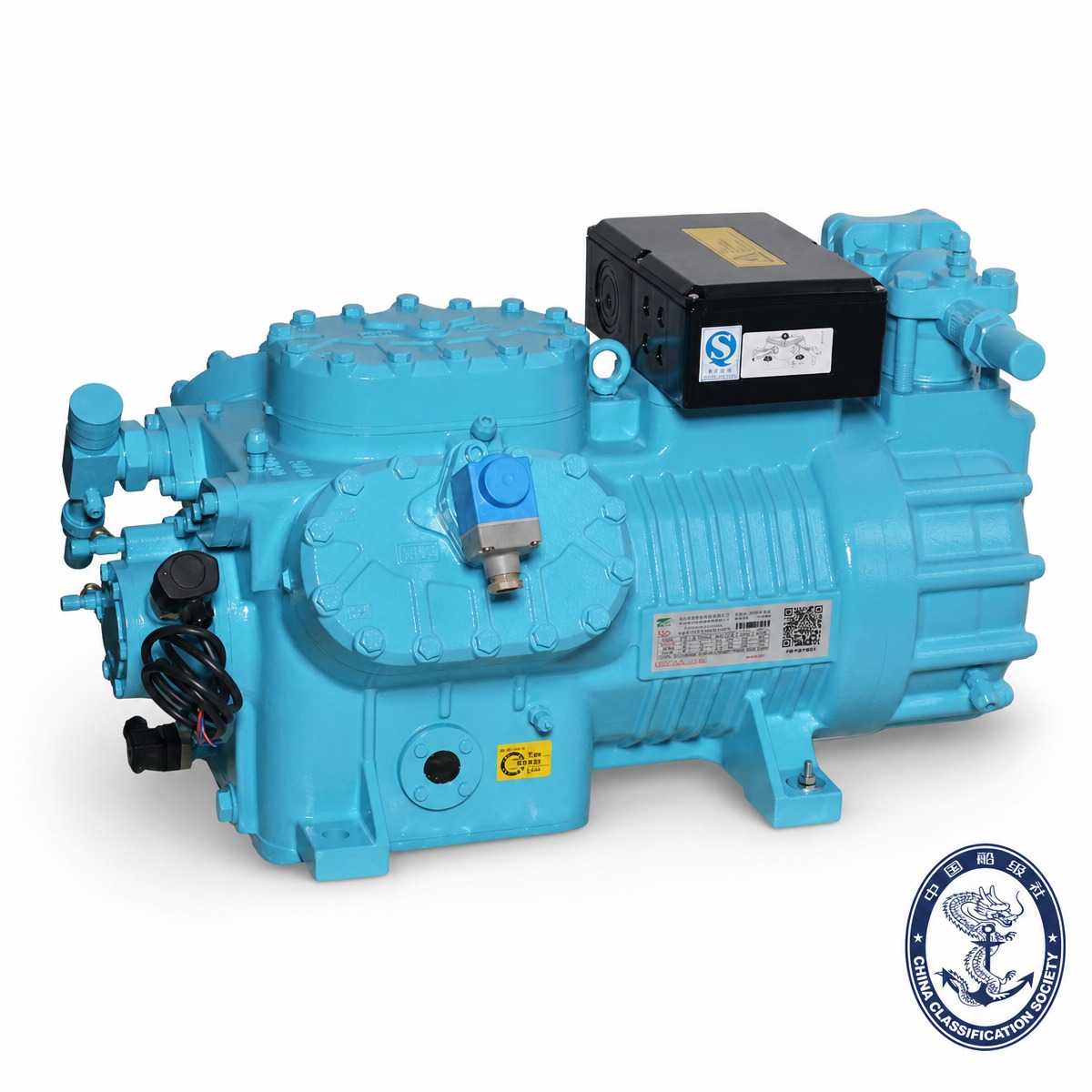

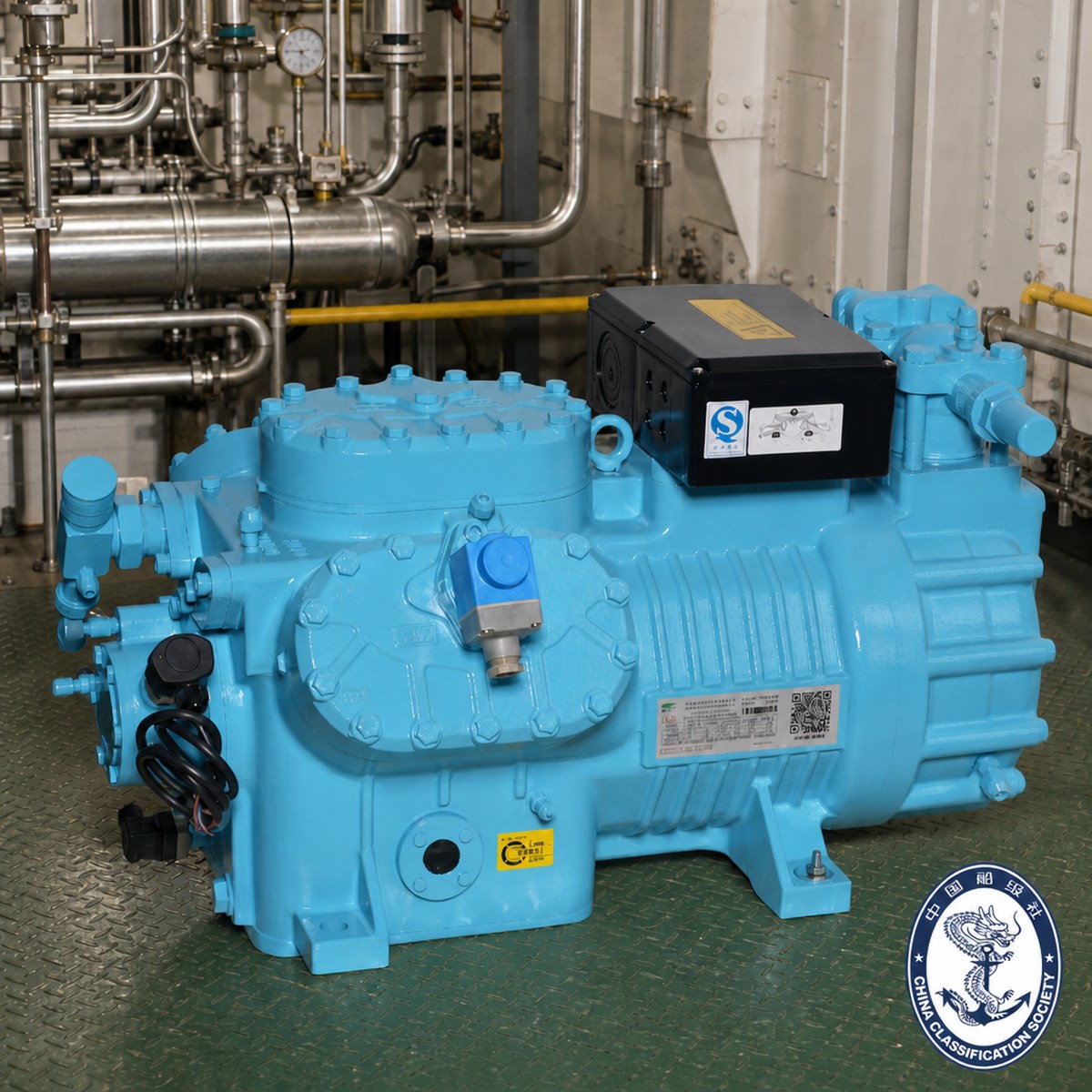

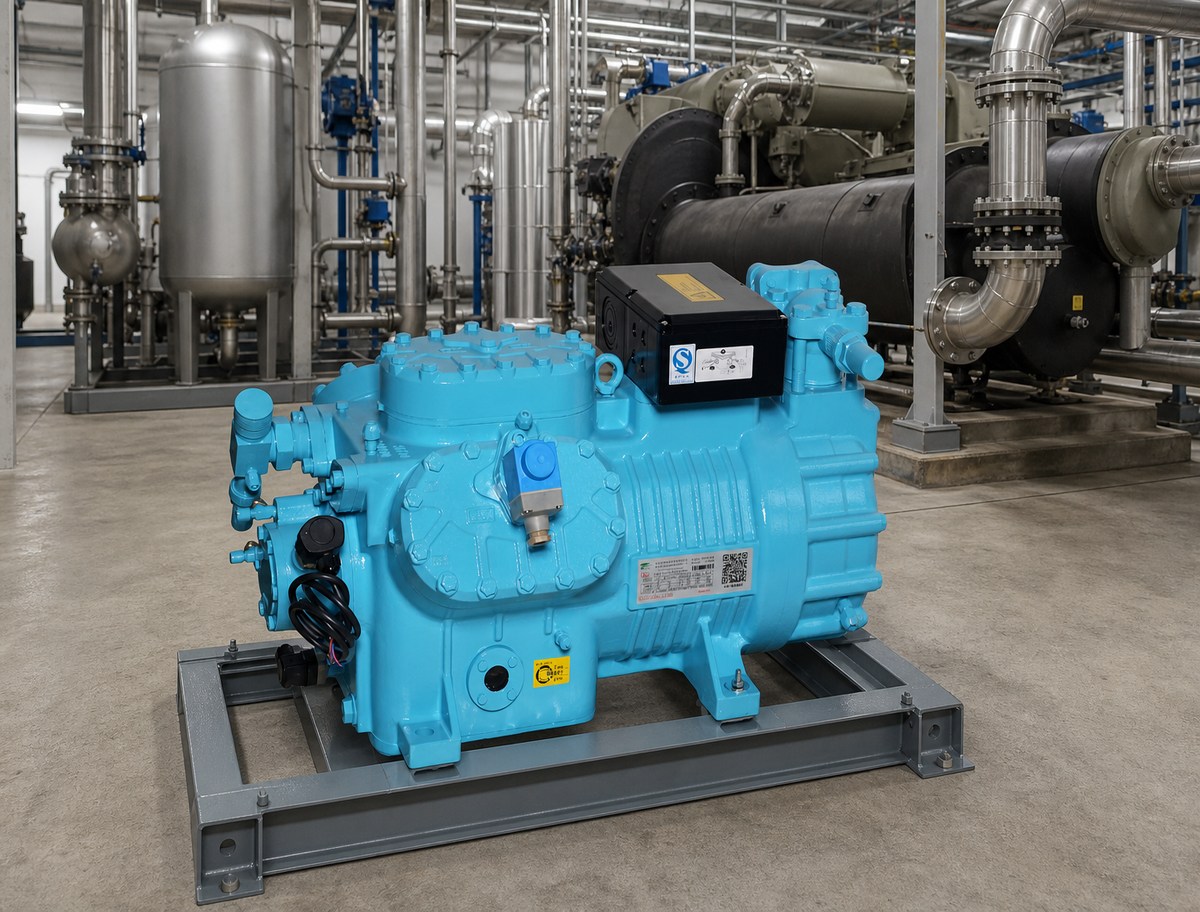

6-Zylinder-Kolbenkompressor der T-Serie für Schiffsausrüstung

Der L4 der T-Serie ist ein halbhermetischer Vierzylinder-Kolbenkältekompressor, der für Umweltsimulationstestkammern und Klimatestgeräte sowie für die gewerbliche Kühlung, große Kühllageranlagen und den Kühlkettentransport entwickelt wurde. Mit einem Verdrängungsbereich von 73,6–84,5 m³/h umfasst die L4-Linie vier Modelle – BTF4H-15.3ZE / BTF4G-20.3ZE (73,6 m³/h, 4×φ70×55 mm) und BTF4H-25.3GE / BTF4G-30.3GE (84,5 m³/h, 4×φ75×55 mm) – mit Motornennleistungen von 13,3 kW bis 22 kW, die unter R507A-Betriebsbedingungen eine Nennkühlleistung von bis zu 44,4 kW liefern.

Der L4 akzeptiert die Kältemittel R22, R404A und R507A und arbeitet bei 50 Hz mit Ansaugtemperaturen von bis zu 20 °C, wobei die Verdampfungstemperaturen je nach Modell und Kältemittel von +7,5 °C bis zu –45 °C reichen. Jede Einheit basiert auf dem Design der T-Serie der 3. Generation: ein optimierter Gusskörper mit gehärteten Zylinderbohrungen, ein neu profilierter Zylinderkopf, der Abgaspulsationen dämpft und Geräusche senkt, eine stärkere Ventilplatte für verbesserte Abgaseffizienz, verbesserte Lager für bessere Schmierung und geringeres Risiko von Festfressen sowie ein Motor, der auf höhere Effizienz und größere Überlasttoleranz abgestimmt ist. Eine Kolbenkonstruktion mit dünnen Ringen reduziert den internen Reibungsverlust zusätzlich.

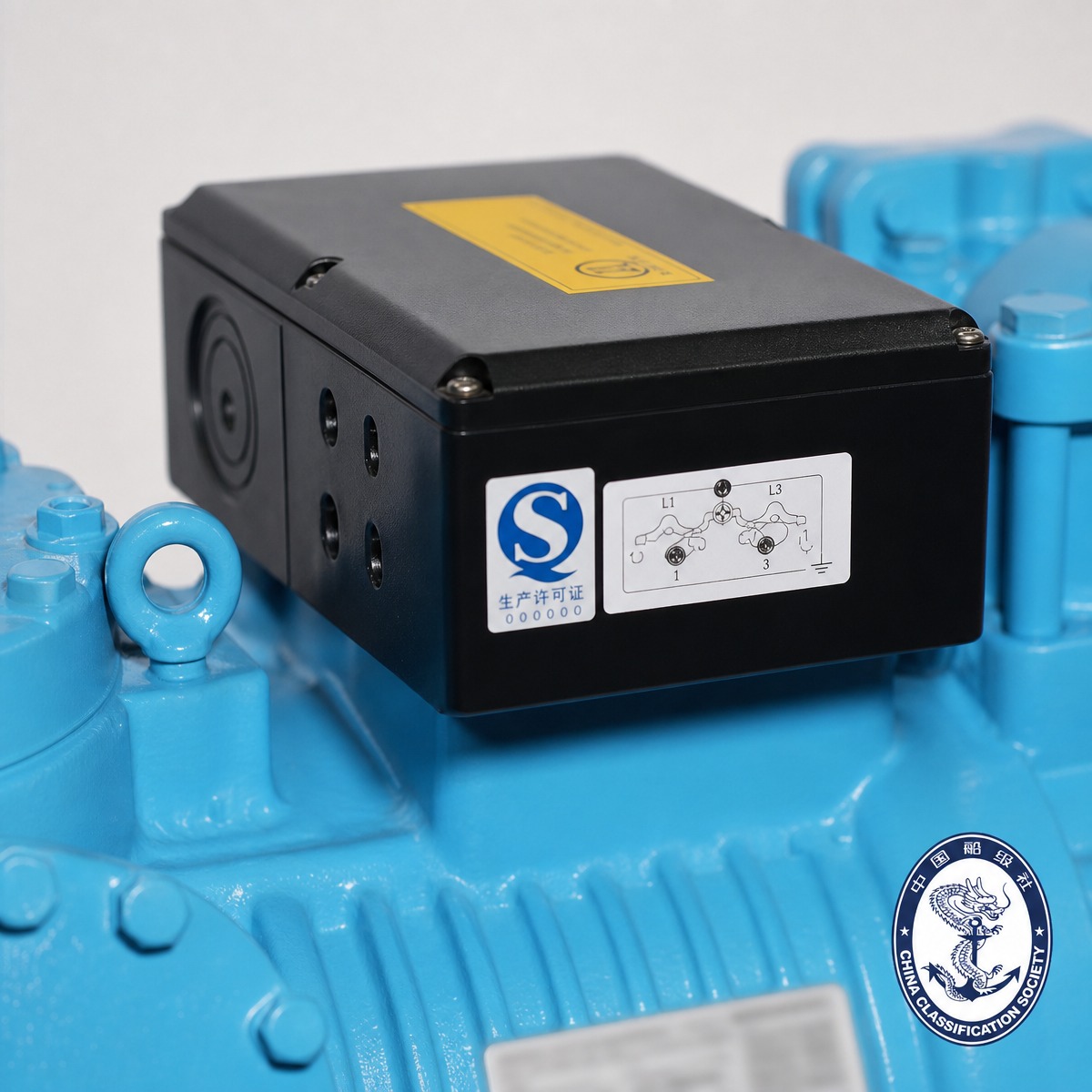

Der Schutz ist serienmäßig umfassend: Austrittstemperaturmessung, Öldruckdifferenzüberwachung, magnetischer Ölfilter, Kurbelgehäuseheizung und 12-Port-Anschlussanordnung sorgen für eine saubere Installation und eine einfache Wartung. Die L4 wird durch ein Typgenehmigungszertifikat der China Classification Society (CCS) (Nr. ZG24PTB00058_01, gültig bis 28.10.2029) weiter gestärkt, das von der CCS-Niederlassung in Zhejiang ausgestellt wurde und die L4-Serie für den Einbau auf inländischen und hochseetauglichen Fischereifahrzeugen gemäß den CCS-Regeln für den Bau hochseetauglicher Stahlfischereifahrzeuge (2021) und den technischen Regeln für die gesetzliche Inspektion der Fischerei qualifiziert Schiffe (2019).

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen 天猫购买

Modell:
BTF6H-25.3Z / BTF6H-35.3G, BTF6G-30.3Z / BTF6G-40.3G, BTF6F-40.3Z / BTF6F-50.3G
Produktmarke:
Blait

Der T-Serie L6 ist der größte einstufige halbhermetische Kolben-Kältekompressor der T-Serie von Brilliant (Bolitai): sechs Zylinder, Hubräume von 110,5 bis 151,6 m³/h , Nennmotorleistung von 28 bis 50 PS , entwickelt für Schiffskälteanlagen und industrielle Prozesskühlsysteme – und gleichermaßen zu Hause in großen Kühlregalen, Kühlkettentransport und gewerblicher Kühlung. Alle sechs Modelle verfügen über die Typgenehmigung der China Classification Society (CCS) für Kühlmaschinen auf inländischen und hochseetauglichen Fischereifahrzeugen, was den L6 zur Standardwahl macht, wenn eine landtaugliche große Sechszylindermaschine auf See fahren muss.

Kolbendesign der dritten Generation

Der L6 verfügt über das vollständige Redesign der T-Serie der 3. Generation:

Neues Gehäuse – optimiertes Strukturdesign, hohe Steifigkeit, gehärtete Zylinderbohrungen für längere Verschleißlebensdauer
Neuer Zylinderkopf – reduzierte Auslasspulsation und geringere Betriebsgeräusche
Neue Ventilplatte – höhere Entladungseffizienz und verbesserte Schlagfestigkeit
Neue Lager – besserer Ölfilm, geringeres Risiko eines Wellenfressers
Neuer Motor – höhere Effizienz, stärkere Überlasttoleranz, größerer Betriebsbereich
Neues Kolbenprofil – reduziertes Spielvolumen, dünnere Reed-Kolbenringe für geringeren Reibungsverlust

Sechs Modelle, zwei Bohrungsfamilien, zwei Temperaturklassen

Modell	Nennmotor	Hubraum	Zylinder × Bohrung × Hub	Klasse
BTF6H-25.3Z	28 PS / 20,5 kW	110,5 m³/h	6 × Ø70 × 55 mm	Z = mittlere bis niedrige Temperatur
BTF6H-35.3G	35 PS / 25,5 kW	110,5 m³/h	6 × Ø70 × 55 mm	G = mittlere bis hohe Temperatur
BTF6G-30.3Z	34 PS / 25 kW	126,8 m³/h	6 × Ø75 × 55 mm	Z = mittlere bis niedrige Temperatur
BTF6G-40.3G	40 PS / 30 kW	126,8 m³/h	6 × Ø75 × 55 mm	G = mittlere bis hohe Temperatur
BTF6F-40.3Z	44 PS / 32,3 kW	151,6 m³/h	6 × Ø82 × 55 mm	Z = mittlere bis niedrige Temperatur
BTF6F-50.3G	50 PS / 37 kW	151,6 m³/h	6 × Ø82 × 55 mm	G = mittlere bis hohe Temperatur

Kältemittel: R22, R404A, R507A (Nachsetzzeichen R = Mineralölversion für R22/R502; Nachsetzzeichen E = Esterölversion für R134a/R404A/R407A/B/C und R507A).

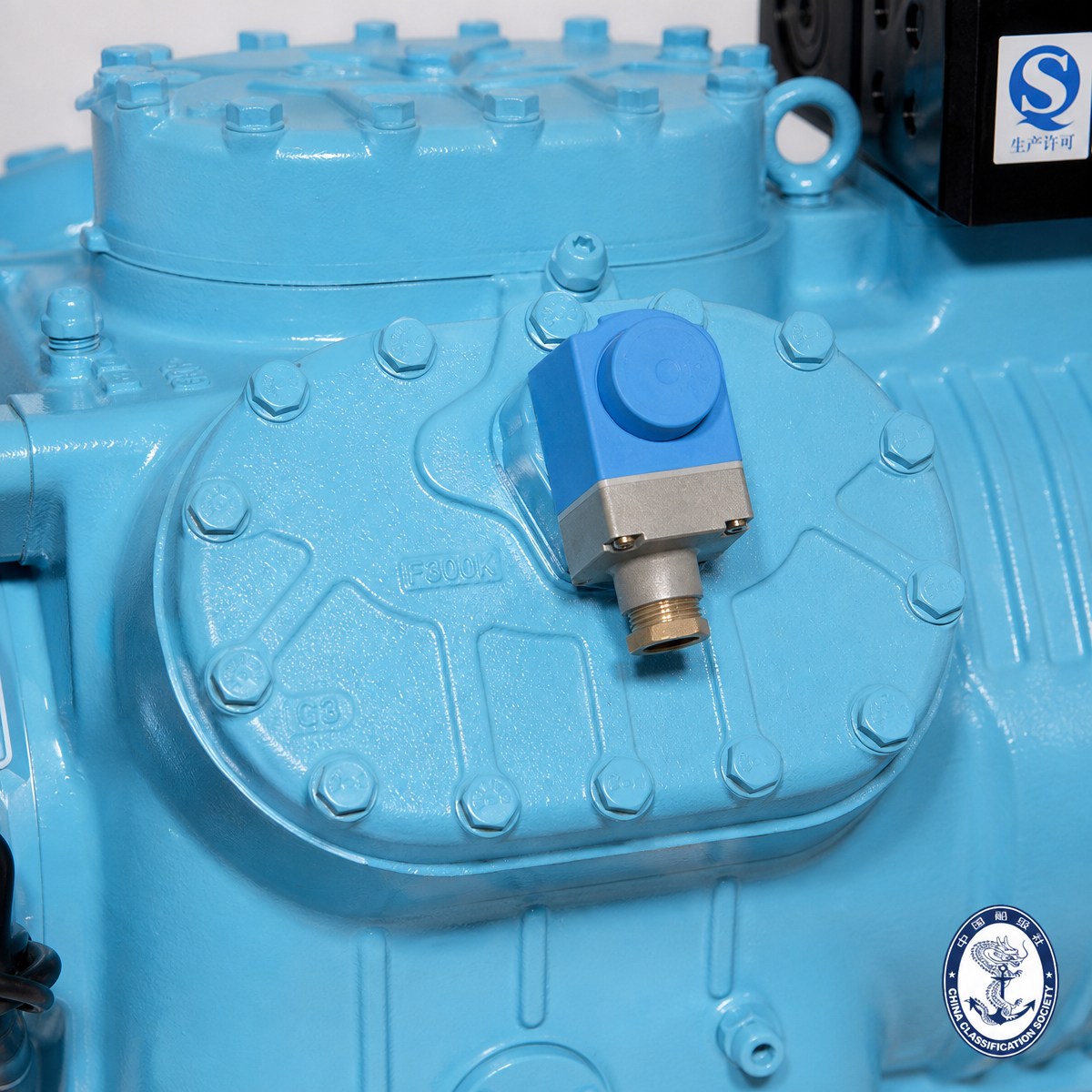

Leistungsregelung: Im Gegensatz zu Vierzylindermodellen (50/100 % zweistufig) bietet der Sechszylinder L6 eine dreistufige Beladung von 34 % / 67 % / 100 % durch das Stopp-Saug-Prinzip – kein Heißgasbypass, keine Saugdruckregelung erforderlich. Die Teillastkapazität folgt der Last, ohne Förderhöhe zu verschwenden, was genau das ist, was die Arbeitszyklen der Prozesskühlung und die Abtaupläne der Behälter erfordern.

Schmierung und Anlassen: Zwangsölpumpenschmierung, dimensioniert für anhaltendes Kippen und Rollen auf See; Der PW-Anlasser mit geteilter Wicklung begrenzt den Anlaufstrom (141–226 A beim Start gegenüber 233–404 A bei blockiertem Rotor). Stromversorgung 220–240 V Δ / 380–420 VY, 3-phasig, 50 Hz; 265–290 V Δ / 440–480 VY, 3-phasig, 60 Hz.

Warum Käufer sich für den L6 entscheiden

Eine Maschine, sechs zertifizierte Modelle – der gesamte CCS-Anhang befindet sich in einem Zertifikat, sodass Umrüstung und Flottenstandardisierung einfach bleiben
Echte dreistufige Entladung (34/67/100 %) – angepasst an Lastschwankungen bei der Prozesskühlung und an die Abtauzyklen von Fischereifahrzeugen
Breites veröffentlichtes Raster – R22 verdampft bis zu −40 °C, R404A/R507A bis −45 °C; Bei Flüssigkeitseinspritzung gemäß Anwendungsgrenzdiagrammen sind höhere Betriebsbedingungen verfügbar
Zwangsölpumpenschmierung + Start mit geteilter Wicklung – mechanische und elektrische Reserven in Marinequalität
Direkter Support durch den Hersteller – Zugriff auf Auswahlsoftware, Originalersatzteile und Anwendungsprüfung aller Betriebspunkte vor Auftragserteilung

Häufig gestellte Fragen

Q1. Wie lese ich den L6-Modellcode, z. B. BTF6G-30.3ZE?

B = Brilliant (Buchungskreis); T = T-Serie; F = halbhermetischer Kolben; 6 = sechs Zylinder; G = Bohrungs-/Hubfamilie (H = Ø70 mm, G = Ø75 mm, F = Ø82 mm); 30 = Motornennleistung in PS; .3 = Designserie; Z = Anwendung bei mittlerer bis niedriger Temperatur (G = mittel-hoch); E = Esteröl-Version für R134a/R404A/R407A/B/C/R507A (R = Mineralöl-Version für R22/R502). BTF6G-30.3ZE ist also eine Sechszylinder-Esterölmaschine der 34-PS-Klasse für den Einsatz bei mittleren bis niedrigen Temperaturen mit R404A/R507A.

Q2. Wie wähle ich zwischen den sechs Modellen aus?

Senden Sie uns die Verdampfungstemperatur, die Kondensationstemperatur, das Kältemittel und die Wärmelast. Wir lesen Q₀ an Ihrem Betriebspunkt aus den Leistungstabellen ab (50 Hz, 20 °C Sauggas, keine Flüssigkeitsunterkühlung), prüfen den Punkt anhand des Anwendungsgrenzdiagramms mit Spielraum und bestätigen das Modell – einschließlich der Frage, ob die 34/67/100 %-Leistungsregelungsoption benötigt wird. Größe niemals allein durch Verdrängung bestimmen.

Q3. Welche Kältemittel und Öle passen zu welchem Suffix?

Zusatz R = Mineralöl, für R22 und R502. Zusatz E = Esteröl, für R404A, R507A, R134a und R407A/B/C. Mischen Sie keine Öltypen zwischen R- und E-Maschinen und mischen Sie niemals Kältemaschinenöle verschiedener Marken oder Modelle.

Q4. Was sind die Kerngrößenzahlen?

Verdrängung 110,5 m³/h (BTF6H), 126,8 m³/h (BTF6G), 151,6 m³/h (BTF6F) bei 50 Hz. Nennmotorleistung 28–50 PS (20,5–37 kW). Ölfüllung 4,75 l bei allen Modellen. Gewicht 224–241 kg inklusive Öl. Alle sechs Zylinder haben einen Hub von 55 mm.

F5. Ist der L6 für den Einsatz auf See zugelassen?

Ja – alle sechs Modelle sind im CCS-Typenzertifikat ZG24PTB00058-01 (China Classification Society, Zhejiang Branch, ausgestellt am 29.10.2024, gültig bis 28.10.2029) für Kühlmaschinen auf inländischen und hochseetauglichen Fischereifahrzeugen mit Nennbetriebspunkten von −31,5/40,5 °C (Z-Klasse) und −6,5/43,5 °C aufgeführt (G-Klasse) mit R507 bei 1450 U/min, Auslegungsdruck 3,2 MPa. Für Schiffe über etwa 20 t, die im Fischladebetrieb eingesetzt werden, statten wir einen neigungsausgleichenden Ölsumpf vom Typ C aus, damit die Schmierung auch bei anhaltender Schlagseite intakt bleibt. Die Zulassung erstreckt sich auf den Kompressor selbst, nicht auf die komplette Anlage.

F6. Können Sie mir die 60-Hz-Leistung nennen?

Der Katalog veröffentlicht 50-Hz-Daten. Für 60 Hz multiplizieren Sie Q₀ und Pe mit dem 1.2 im Katalog angegebenen Faktor; Der maximale Arbeitsstrom bleibt unverändert. Für jeden Betrieb außerhalb der veröffentlichten Basis (genaue 60-Hz-Punkte, Flüssigkeitsunterkühlung, unterschiedliche Ansaugtemperatur) verwenden Sie die Blait-Auswahlsoftware – extrapolieren Sie nicht manuell.

F7. Welche Teillastmöglichkeiten gibt es?

Sechszylindermodelle unterstützen eine dreistufige Leistungsregelung von 34 % / 67 % / 100 % nach dem Stopp-Saug-Prinzip: Zylinderbänke werden elektrisch entladen, kein Heißgas-Bypass und kein Saug-Druck-Regler erforderlich. Dies ist der wesentliche Funktionsvorteil gegenüber der Vierzylinder-Reihe (50/100 % zweistufig).

F8. Welche Schutz- und Instrumentierungsausrüstung ist Standard?

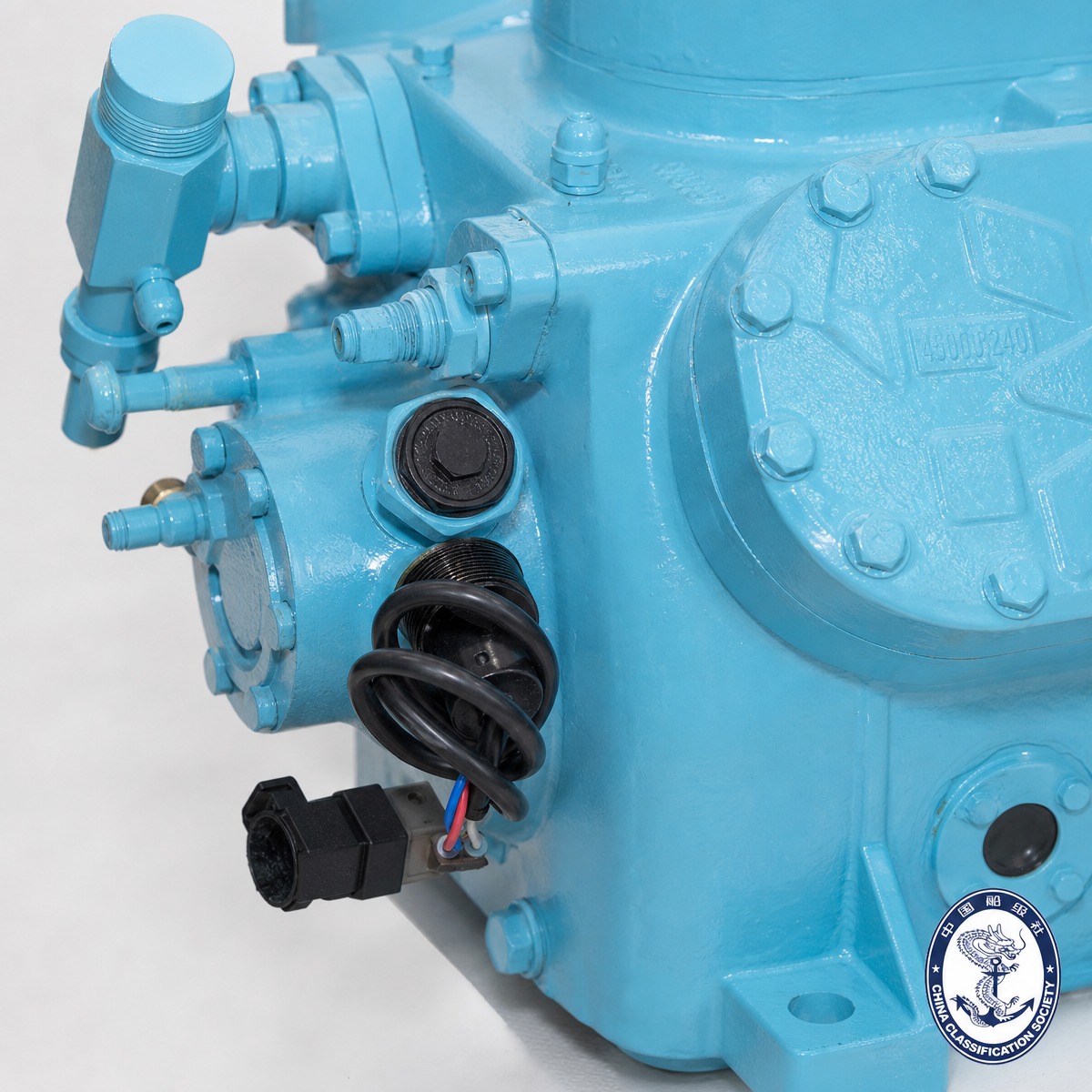

Standardvorkehrungen für das 12-Port-Layout: HP- und LP-Anschlüsse, Anschluss für Auslasstemperatursensor, elektronische Flüssigkeitseinspritzdüse, Öleinfüll-/-ablassventil, magnetische Ölfilterschraube, Ölrücklauf zum Abscheider, 140-W-Kurbelgehäuseheizung, Öldruckschalteranschlüsse (+/-) und ein elektronischer Öldruckschalteranschluss. Optionen: Elektronischer KRIWAN-Öldruckdifferenzschalter, KRIWAN-Motorschutzmodul, Zylinderkopflüfter, Temperatursensoren, Leistungsregelmagnet.

F9. Welche Rohranschlussgrößen gibt es?

Saugleitung SL 54 mm (2 1/8') bei jedem Modell. Druckleitung DL 35 mm (1 3/8') bei BTF6H-25.3Z, BTF6H-35.3G, BTF6G-30.3Z und BTF6G-40.3G; DL 42 mm (1 5/8') bei BTF6F-40.3Z und BTF6F-50.3G.

F10. Wie tief kann die Verdampfungstemperatur des L6 gehen?

Im veröffentlichten Raster: R22 Z-Modelle bis −40 °C , R404A/R507A-Modelle bis −45 °C verdampfend. Die Anwendungsgrenzendiagramme erweitern den Bereich bis −50 °C, wenn die vorgeschriebenen technischen Maßnahmen (zusätzliche Kühlung / elektronische Flüssigkeitseinspritzung, Saugüberhitzungsgrenzen) angewendet werden. Für R404A/R507A unter −30 °C muss das genaue Q₀/Pe aus der Blait-Auswahlsoftware stammen. Für einen Dauerbetrieb, der über den einstufigen Bereich hinausgeht, steigen Sie auf die zweistufige Baureihe der T-Serie (42,3–101,1 m³/h, 12–30 PS) oder die YBLG-Schraubenreihe um.

2.1 Mechanische und elektrische Parameter (50 Hz)

Modell	Nennmotor PS/kW	Hubraum m³/h	Zylinder × Ø × Hub mm	Ölfüllung L	Max. Betriebsstrom A	Start / blockierter Rotor A	Kurbelgehäuseheizung W	Gewicht kg
BTF6H-25.3Z	28 / 20.5	110.5	6 × Ø70 × 55	4.75	53.2	141,0 / 233,0	140	224
BTF6H-35.3G	35 / 25,5	110.5	6 × Ø70 × 55	4.75	64.4	165,0 / 275,0	140	235
BTF6G-30.3Z	34 / 25	126.8	6 × Ø75 × 55	4.75	65.5	141,0 / 233,0	140	228
BTF6G-40.3G	40/30	126.8	6 × Ø75 × 55	4.75	73.9	219,0 / 362,0	140	238
BTF6F-40.3Z	44 / 32.3	151.6	6 × Ø82 × 55	4.75	83.2	219,0 / 362,0	140	238
BTF6F-50.3G	50 / 37	151.6	6 × Ø82 × 55	4.75	96.2	226,0 / 404,0	140	241

Schmierung: Zwangsschmierung (Ölpumpe). Starten: PW-Motor mit geteilter Wicklung. Versorgung: 220–240 V Δ / 380–420 VY 3~/50 Hz; 265–290 V Δ / 440–480 VY 3~/60 Hz.

2.2 Kühlleistung Q₀ (kW) und Eingangsleistung Pe (kW) – R404A / R507A

Verflüssigungstemperatur 30 °C

Modell (Suffix E) – Verdampfung °C →	0	−5	−10	−15 −20	−25 −30	−35	−40	−45	Modell	(Suffix E)
BTF6H-25.3ZE Qo	104.84	87.20	71.85	58.59	47.19	37.46	29.19	22.21	16.33	11.37
BTF6H-25.3ZE Pe	22.98	22.10	20.92	19.49	17.86	16.08	14.22	12.32	10.44	8.63
BTF6G-30.3ZE Qo	121.34	101.28	83.84	68.75	55.77	44.67	35.24	27.26	20.53	14.83
BTF6G-30.3ZE Pe	27.73	26.55	25.07	23.34	21.42	19.38	17.26	15.12	13.03	11.03
BTF6F-40.3ZE Qo	145.63	121.40	100.30	82.04	66.32	52.87	41.41	31.69	23.45	16.46
BTF6F-40.3ZE Pe	33.52	32.26	30.59	28.60	26.34	23.90	21.33	18.71	16.12	13.60
BTF6H-35.3GE Qo	104.42	86.52	71.03	57.70	46.30	36.60	28.38	21.43	15.55	–
BTF6H-35.3GE Pe	22.39	21.57	20.46	19.11	17.58	15.90	14.13	12.31	10.49	–
BTF6G-40.3GE Qo	119.00	98.72	81.17	66.06	53.12	42.11	32.78	24.89	18.21	–
BTF6G-40.3GE Pe	26.33	25.25	23.89	22.29	20.50	18.58	16.56	14.50	12.45	–
BTF6F-50.3GE Qo	144.44	119.98	98.82	80.60	65.01	51.74	40.49	30.69	22.89	–
BTF6F-50.3GE Pe	32.61	31.32	29.65	27.65	25.40	22.96	20.39	17.77	15.15	–

Verflüssigungstemperatur 40 °C

−5	0	−10	−15 −20	−25	−30	−35	−40	−45	Modell (Suffix E)	−5
BTF6H-25.3ZE Qo	89.71	74.25	60.81	49.21	39.27	30.82	23.70	17.74	12.77	8.65
BTF6H-25.3ZE Pe	27.05	25.50	23.69	21.68	19.52	17.27	14.98	12.70	10.49	8.40
BTF6G-30.3ZE Qo	103.83	86.43	71.28	58.18	46.93	37.34	29.22	22.38	16.64	11.83
BTF6G-30.3ZE Pe	32.68	30.75	28.57	26.20	23.69	21.12	18.52	15.97	13.52	11.23
BTF6F-40.3ZE Qo	124.45	103.48	85.20	69.36	55.73	44.06	34.13	25.72	18.61	12.58
BTF6F-40.3ZE Pe	39.06	36.92	34.43	31.67	28.71	25.62	22.47	19.33	16.27	13.35
BTF6H-35.3GE Qo	89.09	73.41	59.89	48.27	38.35	29.93	22.84	16.88	11.88	–
BTF6H-35.3GE Pe	26.19	24.76	23.09	21.21	19.19	17.06	14.88	12.68	10.53	–
BTF6G-40.3GE Qo	101.01	83.52	68.37	55.31	44.15	34.66	26.63	19.86	14.14	–
BTF6G-40.3GE Pe	30.46	28.75	26.79	24.64	22.34	19.93	17.47	15.00	12.58	–
BTF6F-50.3GE Qo	122.78	101.76	83.53	67.80	54.33	42.83	33.07	24.80	17.76	–
BTF6F-50.3GE Pe	37.83	35.67	33.19	30.44	27.49	24.40	21.25	18.09	15.01	–

Verflüssigungstemperatur 50 °C

−10	0	−15	−20 −25	−30	−35	−40	Modell	( Suffix	R
BTF6H-25.3ZE Qo	74.04	60.94	49.54	39.70	31.30	24.19	18.24	13.31	9.26
BTF6H-25.3ZE Pe	30.63	28.41	25.99	23.41	20.74	18.03	15.32	12.68	10.16
BTF6G-30.3ZE Qo	85.75	71.13	58.38	47.35	37.89	29.85	23.06	17.38	12.65
BTF6G-30.3ZE Pe	37.31	34.61	31.71	28.69	25.59	22.48	19.40	16.43	13.61
BTF6F-40.3ZE Qo	102.40	84.85	69.52	56.21	44.75	34.95	26.62	19.58	13.64
BTF6F-40.3ZE Pe	43.80	40.81	37.53	34.05	30.42	26.72	23.01	19.38	15.88
BTF6H-35.3GE Qo	73.08	59.90	48.49	38.69	30.33	23.28	17.37	12.44	8.35
BTF6H-35.3GE Pe	29.48	27.46	25.23	22.84	20.34	17.78	15.20	12.64	10.17
BTF6G-40.3GE Qo	82.49	67.91	55.25	44.35	35.03	27.12	20.44	14.84	10.12
BTF6G-40.3GE Pe	34.12	31.78	29.23	26.52	23.69	20.80	17.90	15.02	12.22
BTF6F-50.3GE Qo	100.16	82.73	67.58	54.48	43.24	33.64	25.49	18.58	12.67
BTF6F-50.3GE Pe	42.18	39.19	35.93	32.45	28.83	25.14	21.43	17.77	14.24

2.3 Kühlleistung Q₀ (kW) und Eingangsleistung Pe (kW) – R22

Verflüssigungstemperatur 30 °C

) – Verdampfung °C →	+12,5	+10	+7,5	+5 −5	0	−10	−15	−20	−25	−30	−35	−40	Modell (Suffix R) – Verdampfung °C →
BTF6H-35.3GR Qo	154.45	141.44	129.31	118.00	97.68	80.14	65.05	52.15	41.16	31.84	23.96	–	–
BTF6H-35.3GR Pe	19.54	19.85	20.03	20.08	19.86	19.25	18.30	17.09	15.67	14.11	12.47	–	–
BTF6G-40.3GR Qo	177.08	162.13	148.19	135.20	111.85	91.69	74.35	59.52	46.90	36.20	27.15	–	–
BTF6G-40.3GR Pe	22.54	22.89	23.08	23.14	22.89	22.20	21.13	19.75	18.14	16.36	14.48	–	–
BTF6F-50.3GR Qo	213.11	195.19	178.48	162.90	134.89	110.68	89.84	72.00	56.79	43.86	32.90	–	–
BTF6F-50.3GR Pe	27.33	27.75	27.99	28.07	27.78	26.97	25.72	24.10	22.21	20.11	17.91	–	–
BTF6H-25.3ZR Qo	–	–	–	–	–	80.14	65.06	52.15	41.18	31.92	23.20	16.81	11.72
BTF6H-25.3ZR Pe	–	–	–	–	–	19.38	18.41	17.20	15.81	14.30	12.31	10.69	8.96
BTF6G-30.3ZR Qo	–	–	–	–	–	92.70	75.47	60.74	48.23	37.67	26.79	19.49	13.65
BTF6G-30.3ZR Pe	–	–	–	–	–	22.54	21.39	19.98	18.35	16.59	14.47	12.68	10.59
BTF6F-40.3ZR Qo	–	–	–	–	–	110.74	90.03	72.30	57.22	44.48	32.11	23.48	16.62
BTF6F-40.3ZR Pe	–	–	–	–	–	27.03	25.74	24.12	22.26	22.24	17.03	15.04	12.9

Verflüssigungstemperatur 40 °C

+12,5	+10	+7,5	+5	−5	0	−10	−15	−20	−25	−30	−35	−40 Modell (Suffix	R
BTF6H-35.3GR Qo	139.35	127.44	116.33	105.98	87.38	71.32	57.54	45.78	35.79	27.36	20.25	–	–
BTF6H-35.3GR Pe	25.26	25.17	24.96	24.65	23.72	22.45	20.90	19.13	17.21	15.20	13.17	–	–
BTF6G-40.3GR Qo	159.75	146.07	133.30	121.40	100.03	81.58	65.74	52.23	40.75	31.07	22.91	–	–
BTF6G-40.3GR Pe	28.91	28.82	28.59	28.24	27.21	25.79	24.05	22.06	19.89	17.61	15.27	–	–
BTF6F-50.3GR Qo	192.45	176.05	160.75	146.48	120.82	98.66	79.62	63.34	49.51	37.80	27.91	–	–
BTF6F-50.3GR Pe	35.01	34.90	34.64	34.23	33.02	31.34	29.29	26.95	24.39	21.70	18.97	–	–
BTF6H-25.3ZR Qo	–	–	–	–	–	70.94	57.31	45.66	35.79	27.47	19.41	13.74	9.18
BTF6H-25.3ZR Pe	–	–	–	–	–	22.58	21.02	19.29	17.44	15.52	13.08	10.99	8.81
BTF6G-30.3ZR Qo	–	–	–	–	–	82.15	66.57	53.28	42.01	32.53	22.57	16.03	10.75
BTF6G-30.3ZR Pe	–	–	–	–	–	26.39	24.54	22.49	20.31	18.07	15.68	13.26	10.62
BTF6F-40.3ZR Qo	–	–	–	–	–	98.29	79.55	63.54	49.96	38.51	27.22	19.51	13.30
BTF6F-40.3ZR Pe	–	–	–	–	–	31.50	29.42	27.10	24.62	22.05	19.79	15.98	13.07

Verflüssigungstemperatur 50 °C

) – Verdampfung °C →	+12,5	+10	+7,5	+5	0	−5	−10	−15	−20	−25	−30	−35	−40
BTF6H-35.3GR Qo	124.23	113.45	103.38	94.00	77.13	62.59	50.11	39.49	30.49	22.93	–	–	–
BTF6H-35.3GR Pe	30.67	30.18	–†	28.91	27.28	25.36	23.22	20.91	18.50	16.04	–	–	–
BTF6G-40.3GR Qo	142.41	130.02	118.45	107.67	88.28	71.57	57.23	45.02	34.69	26.00	–	–	–
BTF6G-40.3GR Pe	34.86	34.34	33.70	32.95	31.16	29.04	26.65	24.06	21.35	18.57	–	–	–
BTF6F-50.3GR Qo	171.77	153.91	143.04	130.10	106.84	86.75	69.50	54.79	42.32	31.75	–	–	–
BTF6F-50.3GR Pe	42.25	41.63	40.87	39.98	37.86	35.34	32.52	29.46	26.26	22.99	–	–	–
BTF6H-25.3ZR Qo	–	–	–	–	–	62.04	49.83	39.43	31.03	22.60	16.18	11.22	7.20
BTF6H-25.3ZR Pe	–	–	–	–	–	25.30	23.19	20.97	18.13	16.20	13.87	11.29	8.63
BTF6G-30.3ZR Qo	–	–	–	–	–	71.94	57.99	46.11	35.97	26.27	18.87	13.12	8.41
BTF6G-30.3ZR Pe	–	–	–	–	–	29.72	27.20	25.44	20.80	19.51	17.03	13.87	10.58
BTF6F-40.3ZR Qo	–	–	–	–	–	86.23	69.44	55.13	43.58	31.81	22.96	16.16	10.59
BTF6F-40.3ZR Pe	–	–	–	–	–	35.37	32.55	29.57	25.74	23.44	20.28	16.66	12.94

2.4 Nominalpunkte der CCS-Typgenehmigung (R507, Auslegungsdruck 3,2 MPa, 1450 U/min)

Zertifiziertes Modell	Nennverdampfung/Kondensierung (°C)	Verdrängung m³/h	Leistung kW
BTF6H-25.3ZE	−31,5 / 40,5	110.5	17,8 / 15,8
BTF6G-30.3ZE	−31,5 / 40,5	126.8	22.1 / 19.5
BTF6F-40.3ZE	−31,5 / 40,5	151.6	25,8 / 23,6
BTF6H-35.3GE	−6,5 / 43,5	110.5	56,8 / 27,8
BTF6G-40.3GE	−6,5 / 43,5	126.8	64,8 / 32,2
BTF6F-50.3GE	−6,5 / 43,5	151.6	78,7 / 39,8

2.5 Modellcode – So lesen Sie ihn

Beispiel BTF6G-30.3ZE :

Segment	Bedeutung
B	Buchungskreis (Brilliant)
T	Produktuniversalität – T-Serie
F	Produktmerkmal: halbhermetischer Kolben
6	Anzahl Zylinder (6)
G	Bohrungs-/Hubfamilie (H = Ø70, G = Ø75, F = Ø82)
Suffix der C-Serie	Seriencode
30	Nennmotorleistung, PS
.3	Design-Seriennummer
Z / G	Z = mittlere bis niedrige Temperatur, G = mittlere bis hohe Temperatur
E / R	E = Esteröl (R134a / R404A / R407A/B/C / R507A), R = Mineralöl (R22 / R502)

Die halbhermetischen Kolbenkompressoren der T-Serie L4 verfügen über ein Typgenehmigungszertifikat der China Classification Society (CCS) . Dies ist die formelle Bestätigung der Schifffahrtsindustrie, dass der Hersteller in der Lage ist, das zertifizierte Produkt gemäß den geltenden Klassenregeln herzustellen, und dass der Typ die genehmigten Tests bestanden hat.

Angaben zum Zertifikat (aus dem Zertifikat, Nr. ZG24PTB00058_01):

Artikeldetails
Zertifikatstyp	Zertifikat über die Typgenehmigung (型式认可证书)
Zertifikat Nr.	ZG24PTB00058_01
Hersteller	Zhejiang Brilliant Refrigeration Equipment Co., Ltd. (浙江博莱特制冷设备有限公司), Kreis Xinchang, Provinz Zhejiang
Produkt	Kältekompressoren (Kühlkompressoren), Produktcode M0001
Bestimmt für	Inländische Fischereifahrzeuge / Hochseefischereifahrzeuge
Anerkannte Standards	1. CCS-Regeln für den Bau von Hochseefischereifahrzeugen aus Stahl (2021) und Änderungen, Teil 5, Kapitel 2 · 2. Technische Regeln für die gesetzliche Inspektion von Hochseefischereifahrzeugen (2019), Kapitel 7, Kapitel 2 · 3. Technische Regeln für die gesetzliche Inspektion von inländischen Hochseefischereifahrzeugen (2019), Kapitel 7, Kapitel 2
Ausstellende Behörde	CCS-Zweigstelle Zhejiang (中国船级社浙江分社)
Ausgabedatum	29. Oktober 2024
Gültig bis	28. Oktober 2029
Genehmigte Zeichnungen Nr.	ZG24PPP20185
Zulassungsprüfberichte	XSBC-CCS-2024001 (10.09.2024, Herstellerlabor); FXP20240565 / 0566 / 0567 / 0568 / 0570 (2024-09-11, Ningbo Academy of Product and Food Quality Inspection / Ningbo Fiber Inspection Institute)
L4-Modelle im Umfang	BTF4H-15.3ZE, BTF4G-20.3ZE, BTF4H-25.3GE, BTF4G-30.3GE (R507A, Auslegungsdruck 3,2 MPa, Nenndrehzahl 1450 U/min) – der vollständige Anhang deckt auch die S4/M4/L6-Kolbenlinien und die YLG-Schraubenlinie ab

Was die Genehmigung für den Käufer bedeutet. Nach der Typgenehmigung wird jede Produktionseinheit von einem CCS-Gutachter gemäß dem genehmigten Produktinspektionsschema überprüft; Bei zufriedenstellender Inspektion stellt die Gesellschaft das Marineproduktzertifikat für die einzelne Maschine aus. Das Zertifikat dokumentiert auch die Asbestfreiheitserklärung des Werks (überprüft von der Gesellschaft) und definiert die Wartungsbedingungen: Konstruktions-, Material- oder Herstellungsänderungen, die sich auf wesentliche Merkmale auswirken, müssen erneut genehmigt werden; Das Qualitätsmanagementsystem der Fabrik muss wirksam und konsistent bleiben. und die Gesellschaft kann unangekündigte Audits des Herstellungsprozesses durchführen, mit jährlichen periodischen Audits innerhalb von drei Monaten vor und nach dem Jahrestag des Ablaufs.

Hinweis zum Umfang. Das zugelassene Produkt ist der Kältekompressor selbst – Verdampfer, Kondensatoren und Steuerkästen sind nicht Teil der Zulassung. Kopien des Zertifikats sind nur mit dem Stempel der Gesellschaft gültig, und das Papier- und das elektronische Zertifikat bilden ein Ganzes und müssen zusammen verwendet werden.

Geben Sie bei Schiffsprojekten die Zertifikatsnummer und das Zielmodell an, wenn Sie das Marineproduktzertifikat anfordern. Unser Team unterstützt den Inspektionsablauf des CCS-Gutachters im Werk.

Marine-Kühlkompressor 6-Zylinder-Kolben-Kältekompressor Halbhermetischer Kolbenkompressor Schiffskühlkompressor Kühlkompressor für industrielle Prozesse CCS-zugelassener Kühlkompressor R404A R507A Kompressor Niedertemperatur-Kühlkompressor Hersteller von Kältekompressoren

Rufen Sie uns an

Email

6-Zylinder-Kolbenkompressor der T-Serie für Schiffsausrüstung

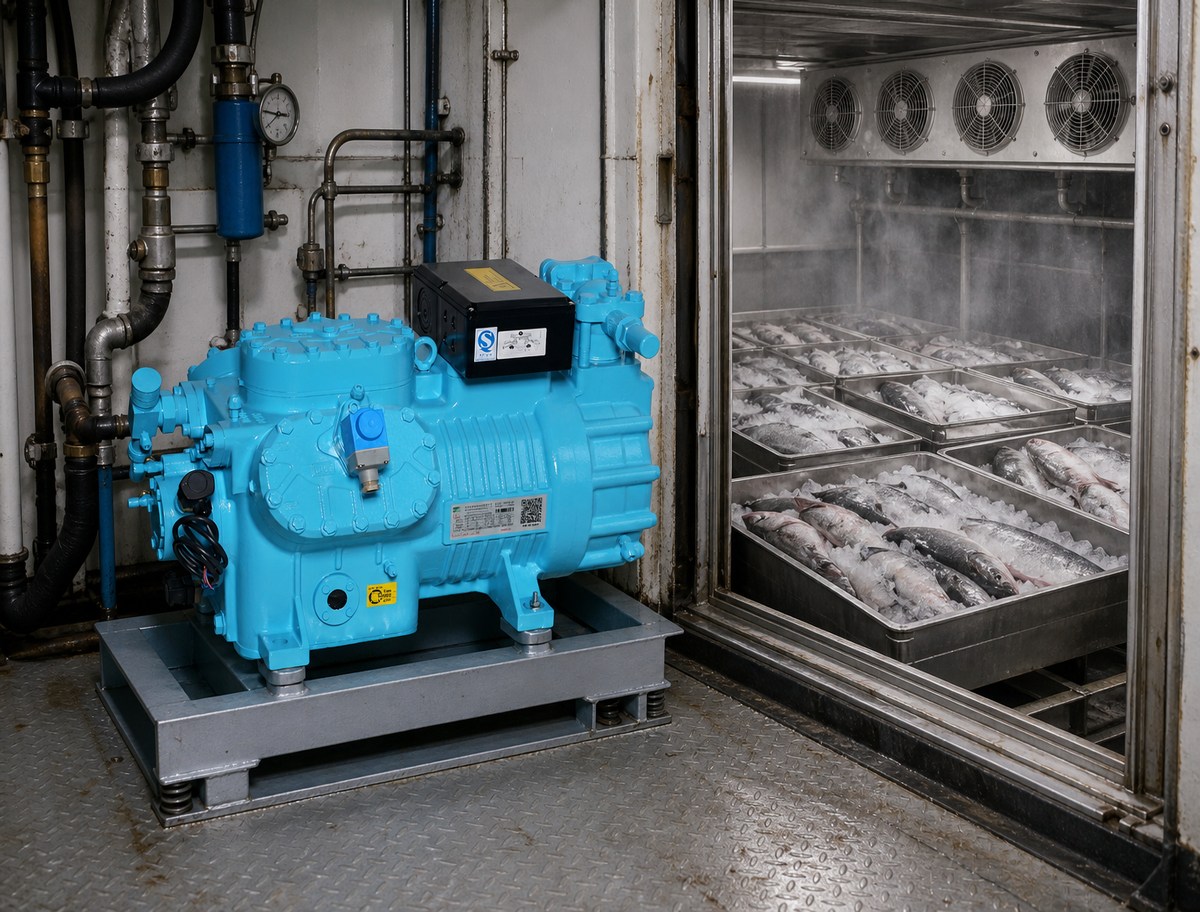

3.1 Schiffsausrüstung (Hauptanwendung)

3.2 Industrielle Prozesskühlsysteme

3.3 Große Kühllager und Kühlkette

3.4 Gewerbliche Kühlung

3.5 Testgeräte für Umweltsimulationen

Verwandte Produkte

Quicklinks

Produktkategorie

Heiße Produkte

Rufen Sie uns an

Email

Adresse
