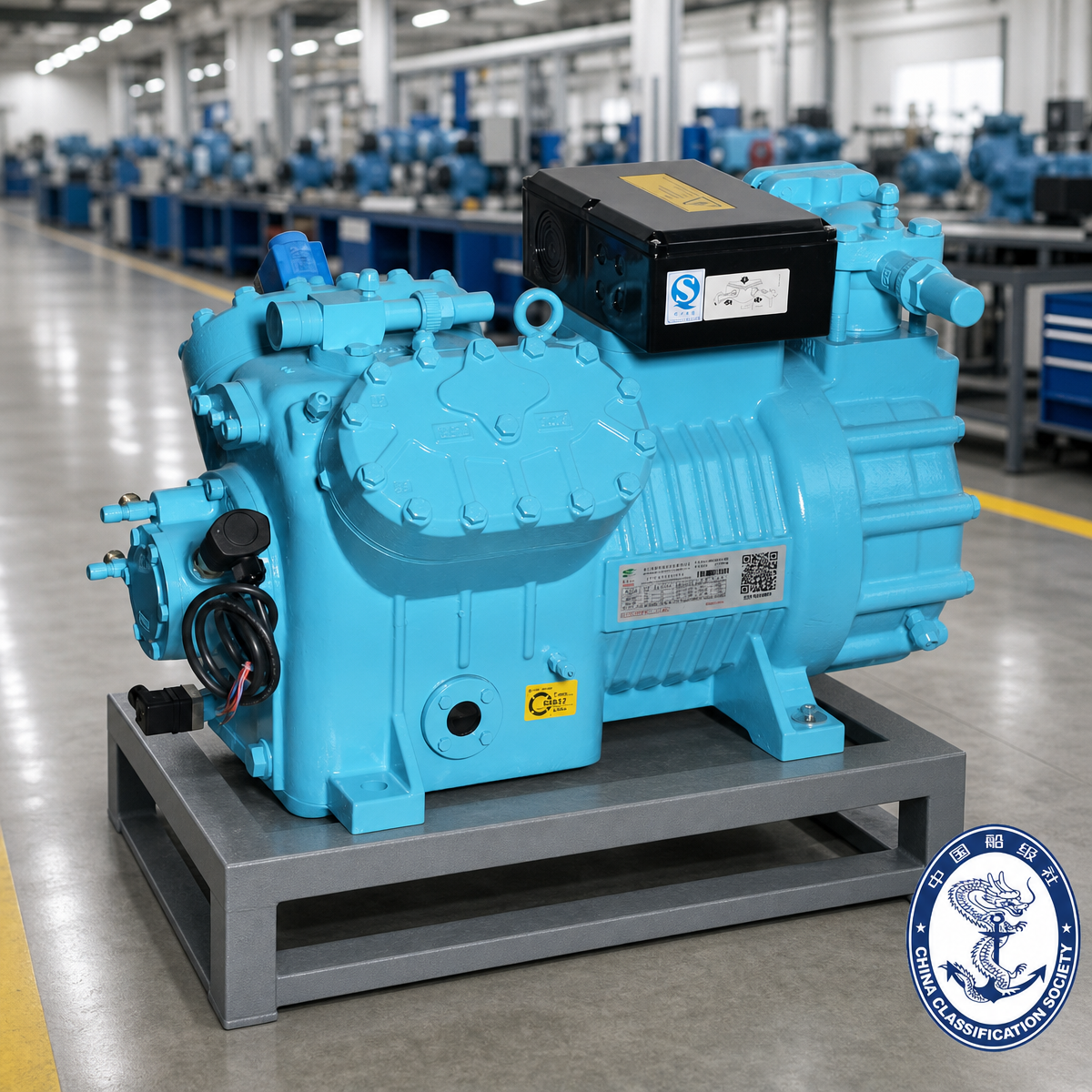

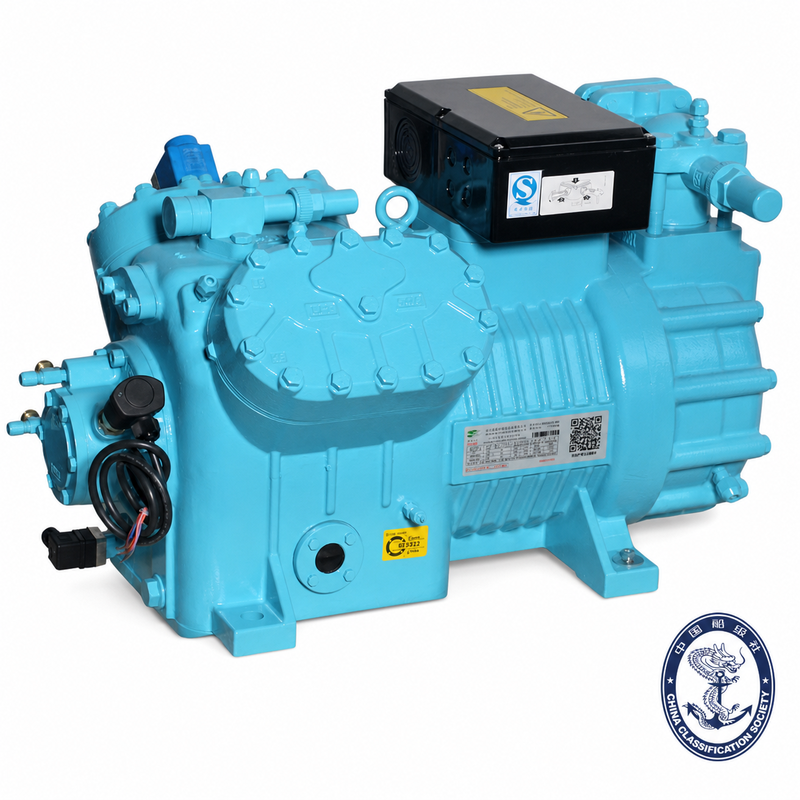

4-Zylinder-Kolbenkompressor für Umweltprüfkammern

Bemessungsgrundlage: 50 Hz · Ansaugtemperatur 20°C · ohne Flüssigkeitsunterkühlung. Q₀ = Kühlleistung (kW), Pe = Eingangsleistung (kW). Die folgenden Werte stammen aus den technischen Parameter- und Leistungstabellen der T-Serie. Für Bedingungen außerhalb des aufgeführten Rasters (z. B. R404A/R507A unter −30 °C) gilt die Auswahlsoftware der T-Serie.

2.1 Mechanisch und elektrisch

2.2 Kühlkapazität und Eingangsleistung – R404A / R507A (50 Hz, 20 °C Ansaugung, keine Flüssigkeitsunterkühlung)

2.3 Kühlkapazität und Eingangsleistung – R22 (50 Hz, 20 °C Ansaugung, keine Flüssigkeitsunterkühlung)

2.4 CCS-zertifizierte Nennbedingungen (R507A, gemäß Zertifikatsanhang)

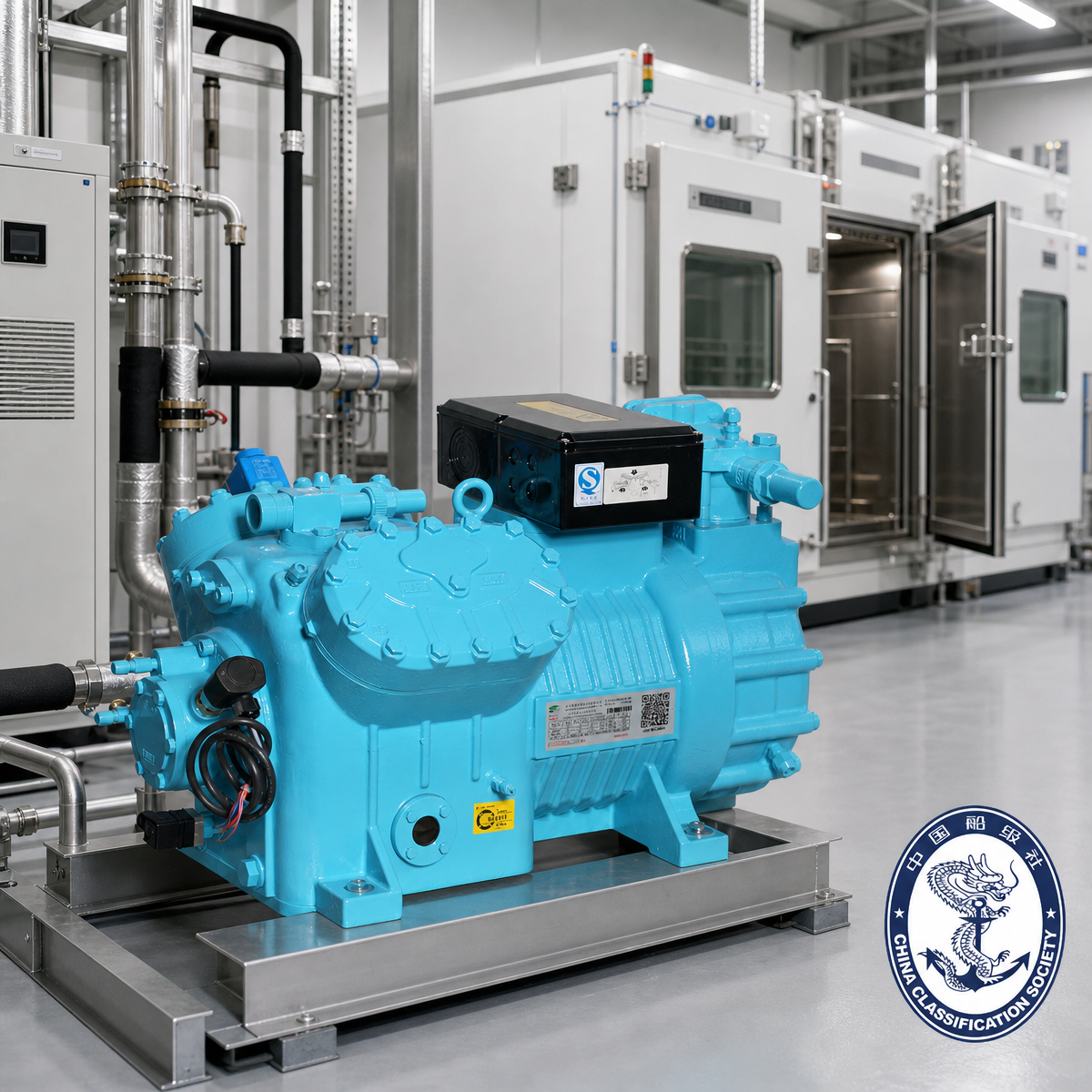

Umweltsimulationsprüfkammern (Hauptanwendung). Umwelt-/Klimaprüfkammern sind die Flaggschiffanwendung des L4: Der Kompressor der Kammer muss über tiefe Niedertemperatur- und Hochtemperaturzyklen hinweg einen stabilen Sollwert halten, schnell abkühlen und über Jahre hinweg sich wiederholende Testzyklen bei minimalem Wartungsaufwand zuverlässig laufen. Der L4 erfüllt diese Aufgabe auf allen Achsen, die im Datenblatt dokumentiert sind:

• Geeignetes Kältemittel – R404A und R507A sind die Standard-Kammerkältemittel und beide werden durch die veröffentlichten Leistungstabellen abgedeckt (plus R22 für ältere Kammern);

• Hohe Tieftemperaturfähigkeit – die R404A/R507A-Tische laufen bis zu –45 °C, verdampfen bei 30–50 °C kondensierend (z. B. BTF4G-30.3GE: 12,57 kW bei –45 °C / 30 °C kondensierend) und unterstützen den Niedertemperaturbereich typischer Kammerbereiche;

• Verteilung der Temperaturklassen – innerhalb einer Serie decken die Z-Modelle (mittlere bis niedrige Temperatur) die Niedertemperaturkammertypen ab, während die G-Modelle (mittlere bis hohe Temperatur) Umgebungs- und Hochtemperatur-Zykluskammern abdecken, sodass eine Produktfamilie die Kammerreihe umfasst;

• Zweistufige Kapazitätsregelung (50 % / 100 %) – ermöglicht es der Kammersteuerung, den Sollwert ohne kurze Zyklen zu halten, was den Verschleiß verringert und die gemessene Umgebung stabilisiert;

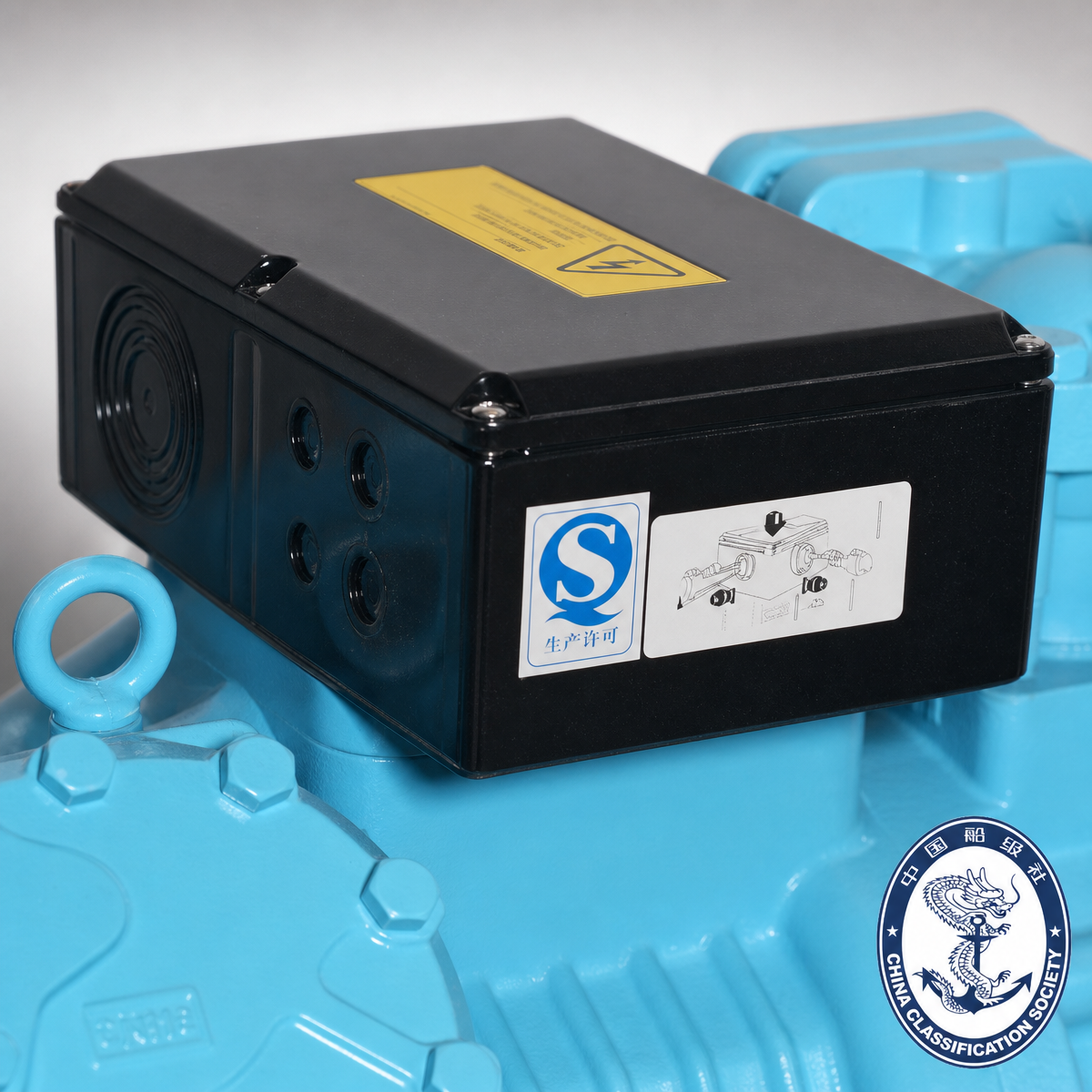

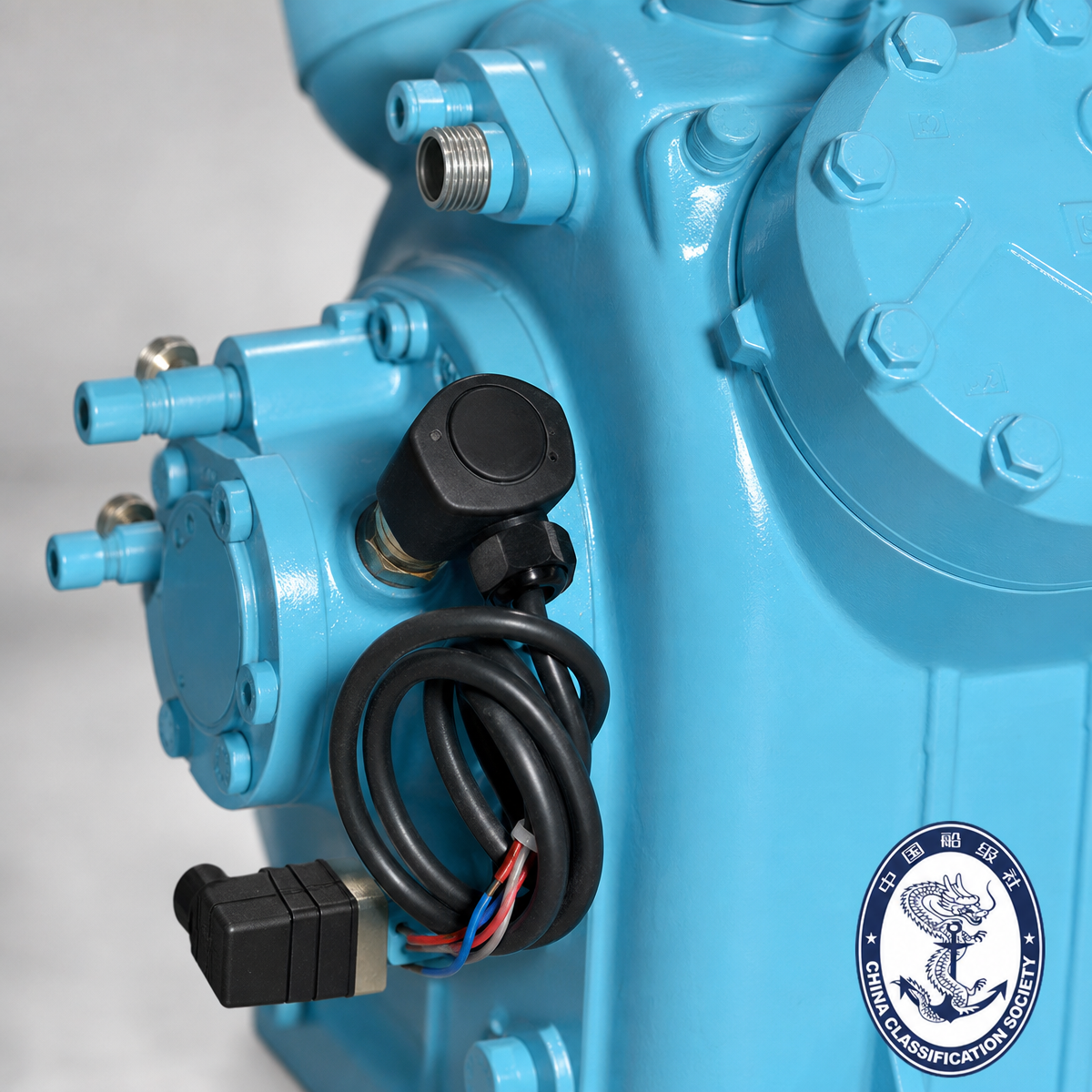

• Halbhermetisch abgedichtetes Kurbelgehäuse + magnetischer Ölfilter – geringe Leckage und sauberer Ölkreislauf für die für Prüfgeräte typischen langen, unbeaufsichtigten Betriebszyklen.

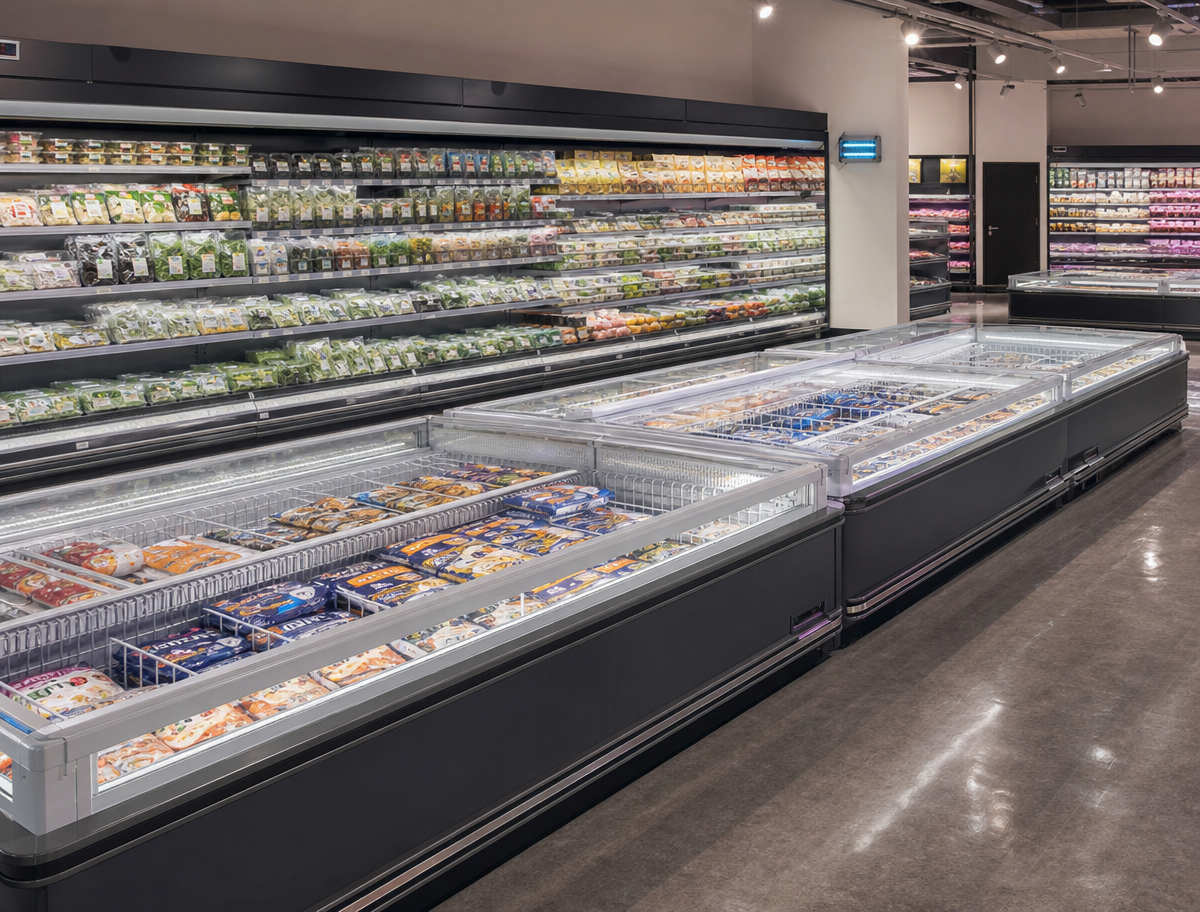

Gewerbekühlung. Die Verdrängung von 73,6–84,5 m³/h und die R22/R404A/R507A-Abdeckung des L4 machen ihn zum Standardantrieb für Tieftemperaturkühlschränke in Supermärkten, Tiefkühlinselsysteme im Einzelhandel und mittelgroße gewerbliche Kühlanlagen, in denen eine einzelne Einheit 12–44 kW Kühllast (gemäß den CCS-zertifizierten Nennpunkten) transportieren muss, ohne dass mehrere Maschinen eingesetzt werden müssen.

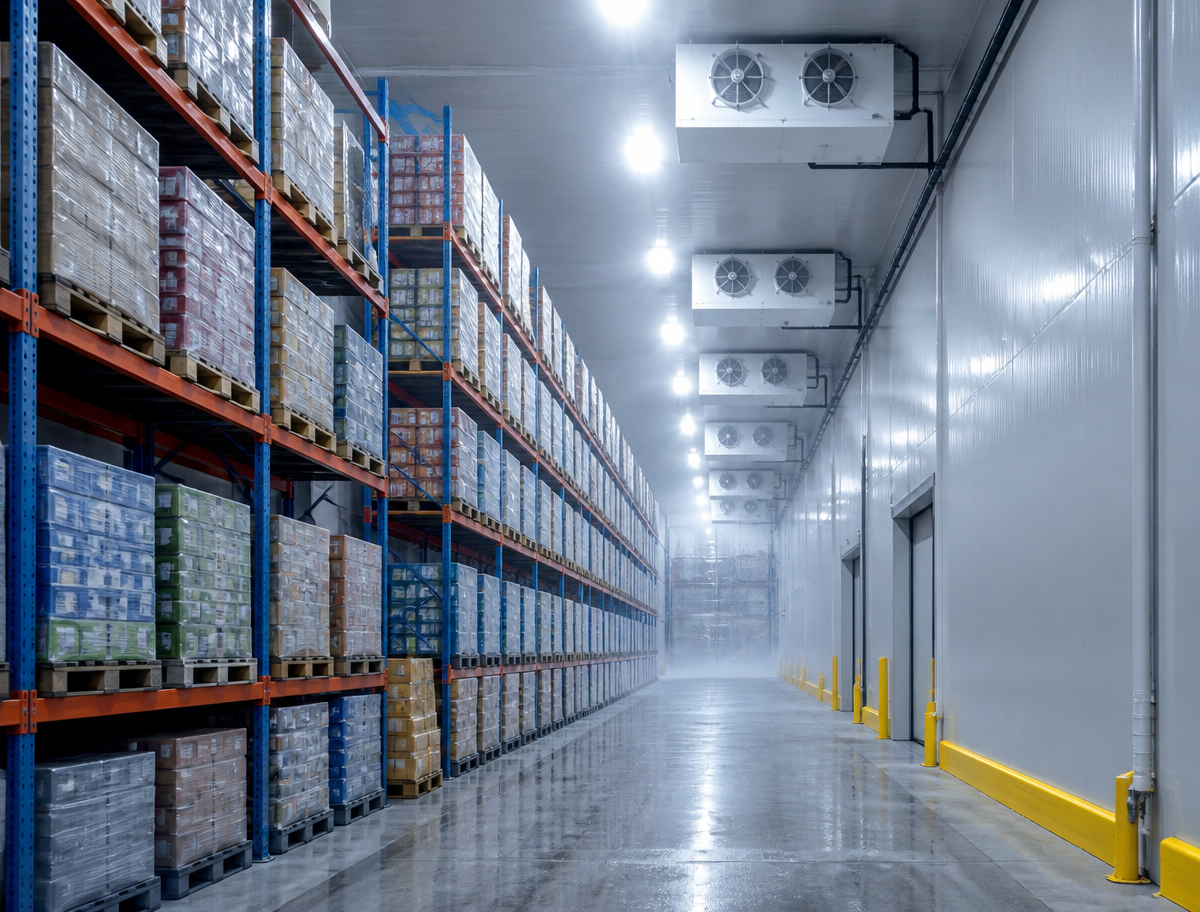

Große Kühllagereinheiten. Für Tiefkühl- und Reifelager liegt der L4 bequem im mittleren Leistungsbereich: Die R22-Leistungstabelle reicht bis zu –40 °C Verdampfung bei 30–50 °C Kondensation (z. B. BTF4G-30.3GE liefert 18,55 kW bei –30 °C / 30 °C Kondensation), während die R404A/R507A-Tische bis zu –45 °C für Tiefkühllager erreichen. Seine Vierzylinder-Auswuchtung hält die Vibrationen bei Dauerbetrieb rund um die Uhr niedrig, und das halbhermetisch abgedichtete Kurbelgehäuse minimiert die Leckagewartung über Jahre hinweg im Dauerbetrieb.

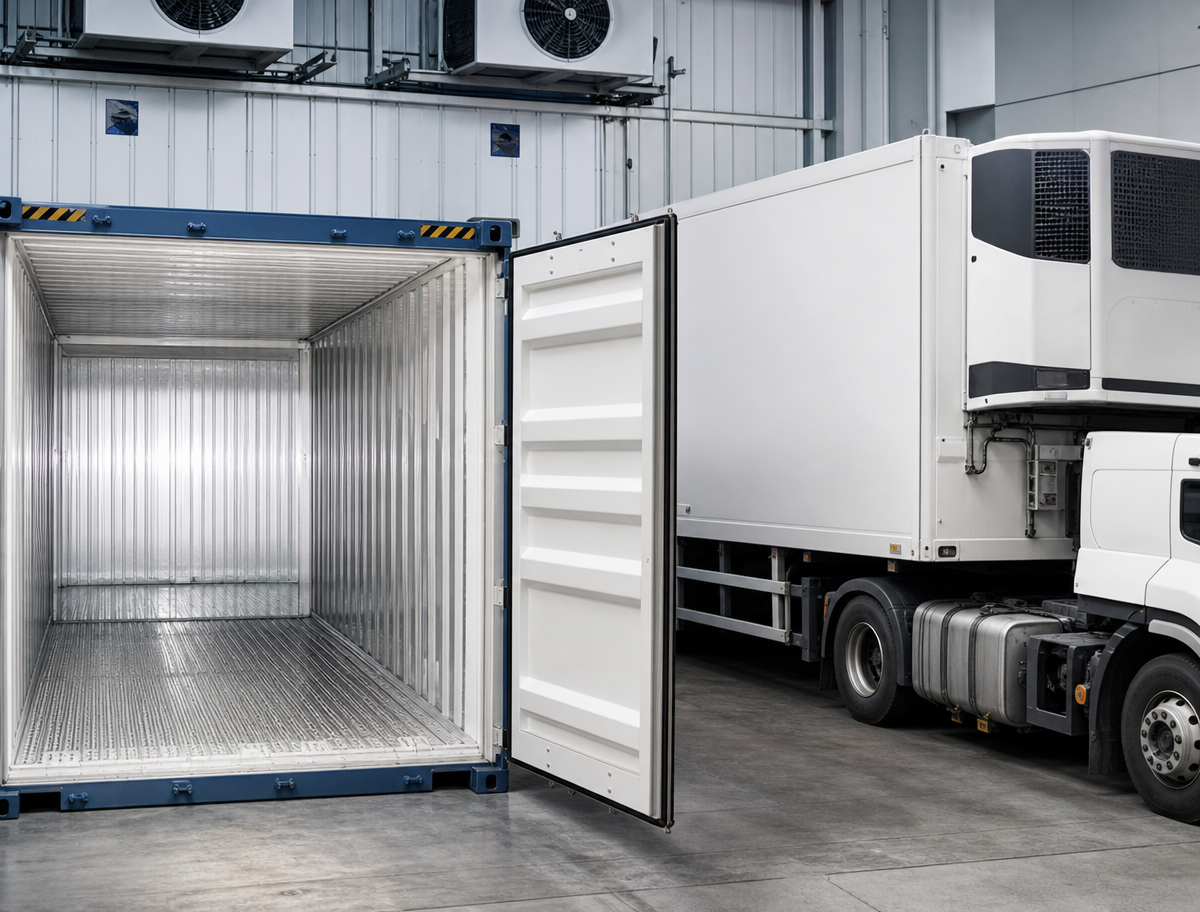

Kühlkettentransport und Logistik. Käufer von Kühl- und Kühlketteninfrastrukturen entscheiden sich für den L4 wegen seines kompakten 4×φ70×55 / 4×φ75×55 Rahmens (183–206 kg einschließlich Kühlöl), der sich in Standard-Skid- und Container-Kühlanordnungen integrieren lässt, seiner 50 Hz/220–480 V-Versorgungsflexibilität und der 12-Port-Verbindungsanordnung, die sich direkt an die Ölabscheider-, Empfänger- und Steuerventilanordnungen einer typischen Kühlkette anpasst Pflanze. ~!phoenix_var8_1!~

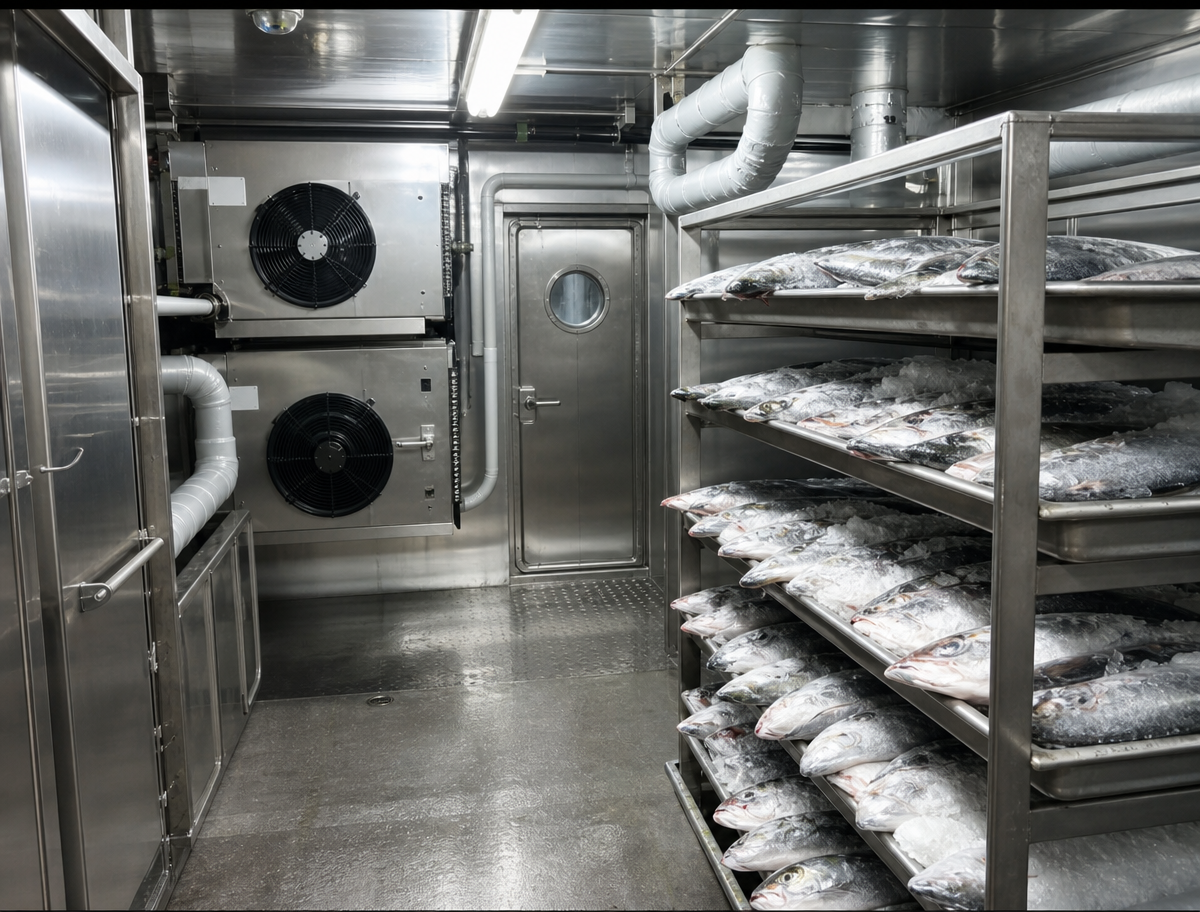

Schiffskühlung (CCS-Typgenehmigung). Die Klausel „Bestimmt für“ des Zertifikats gilt für inländische Fischereifahrzeuge und Hochseefischereifahrzeuge. Auf Fischereifahrzeugen treibt der L4 Deckkühlanlagen an, die den Fang unter Deck halten. Die Klassenzulassung bedeutet, dass der Kompressor auf einem klassifizierten Schiff mit CCS-Inspektion im Rahmen des genehmigten Produktinspektionsprogramms installiert werden kann, wodurch ein großes Compliance-Hindernis für Schiffsbauer und Umbauprojekte beseitigt wird. Die zugelassenen R507A-Nennpunkte (–31,5/40,5 °C und –6,5/43,5 °C) decken sowohl den Gefrier- als auch den Kühlbetrieb ab.

Typische Systemkonfiguration. Im Schaltplan der gewerblichen Kühlung der T-Serie arbeitet der Kompressor mit einem Ölabscheider, einem Ölfilter, einer Ölpumpe, einem Öldruckdifferenzschalter und einem Ölstandschauglas im Ölkreislauf; einen Verdampferkreislauf mit elektronischen Expansionsventilen und einem Druckregelventil auf der Niederdruckseite; und ein Kondensator, ein Sammler, ein Trocknerfilter, Magnetventile, ein thermostatisches Expansionsventil und Rückschlagventile auf der Hochdruckseite – die 12-Port-Anordnung des L4 passt eins zu eins zu dieser Anordnung.

Die halbhermetischen Kolbenkompressoren der T-Serie L4 verfügen über ein Typgenehmigungszertifikat der China Classification Society (CCS) . Dies ist die formelle Bestätigung der Schifffahrtsindustrie, dass der Hersteller in der Lage ist, das zertifizierte Produkt gemäß den geltenden Klassenregeln herzustellen, und dass der Typ die genehmigten Tests bestanden hat.

Angaben zum Zertifikat (aus dem Zertifikat, Nr. ZG24PTB00058_01):

Was die Genehmigung für den Käufer bedeutet. Nach der Typgenehmigung wird jede Produktionseinheit von einem CCS-Gutachter gemäß dem genehmigten Produktinspektionsschema überprüft; Bei zufriedenstellender Inspektion stellt die Gesellschaft das Marineproduktzertifikat für die einzelne Maschine aus. Das Zertifikat dokumentiert auch die Asbestfreiheitserklärung des Werks (überprüft von der Gesellschaft) und definiert die Wartungsbedingungen: Konstruktions-, Material- oder Herstellungsänderungen, die sich auf wesentliche Merkmale auswirken, müssen erneut genehmigt werden; Das Qualitätsmanagementsystem der Fabrik muss wirksam und konsistent bleiben. und die Gesellschaft kann unangekündigte Audits des Herstellungsprozesses durchführen, mit jährlichen periodischen Audits innerhalb von drei Monaten vor und nach dem Jahrestag des Ablaufs.

Hinweis zum Umfang. Das zugelassene Produkt ist der Kältekompressor selbst – Verdampfer, Kondensatoren und Steuerkästen sind nicht Teil der Zulassung. Kopien des Zertifikats sind nur mit dem Stempel der Gesellschaft gültig, und das Papier- und das elektronische Zertifikat bilden ein Ganzes und müssen zusammen verwendet werden.

Geben Sie bei Schiffsprojekten die Zertifikatsnummer und das Zielmodell an, wenn Sie das Marineproduktzertifikat anfordern. Unser Team unterstützt den Inspektionsablauf des CCS-Gutachters im Werk.
